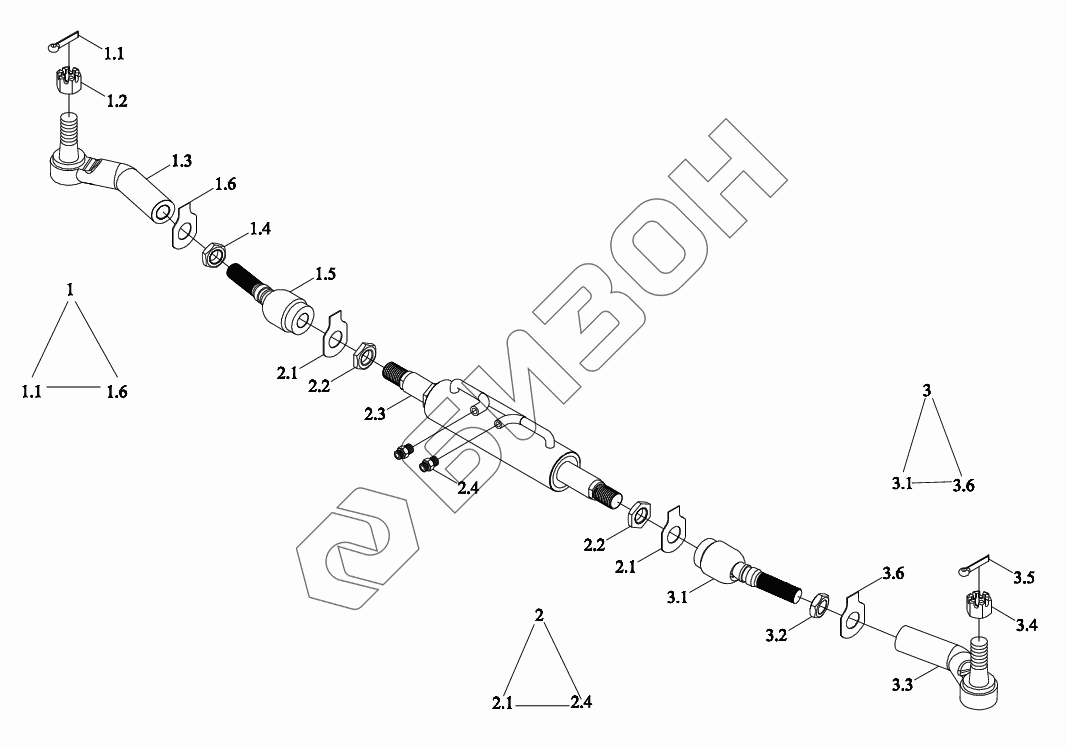

Графический каталог запасных частей к технике: LOVOL TE1LA244-003K. Тяги поперечный и гадроцилиндр
1
1.1
1.2
1.3
1.4
1.5
1.6
2
2.1
2.1
2.2
2.2
2.3
2.4
3
3.1
3.2
3.3
3.4
3.5
3.6
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TL02311010002 | TL02311010002 | Мост приводной |
Загрузка ...
|
|
| 1 | TL02311010007 | Поперечная тяга |
Загрузка ...
|
|
| 1.1 | GBT91-3.2X28-A3L | Шплинт |
Загрузка ...
|
|
| 1.2 | GBT9458-M14X1.5-8 | Гайка |
Загрузка ...
|
|
| 1.3 | TL02311010070 | Штуцер соединительный |
Загрузка ...
|
|
| 1.4 | GBT6173-M18X1.5-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 1.5 | TL02311010069 | Штуцер соединительный |
Загрузка ...
|
|
| 1.6 | GBT854-18 | Кольцо прокладочное |
Загрузка ...
|
|
| 2 | TL02311010006 | Гидроцилиндр |
Загрузка ...
|
|
| 2.1 | TL02311010085 | Кольцо прокладочное |
Загрузка ...
|
|
| 2.2 | TL02311010068 | Гайка |
Загрузка ...
|
|
| 2.3 | TL02311010067 | Гидроцилиндр |
Загрузка ...
|
|
| 2.4 | TL02311010073 | Штуцер соединительный |
Загрузка ...
|
|
| 3 | TL02311010008 | Поперечная тяга |
Загрузка ...
|
|
| 3.1 | TL02311010069 | Штуцер соединительный |
Загрузка ...
|
|
| 3.2 | GBT6173-M18X1.5-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 3.3 | TL02311010071 | Штуцер соединительный |
Загрузка ...
|
|
| 3.4 | GBT9458-M14X1.5-8 | Гайка |
Загрузка ...
|
|
| 3.5 | GBT91-3.2X28-A3L | Шплинт |
Загрузка ...
|
|
| 3.6 | GBT854-18 | Кольцо прокладочное |
Загрузка ...
|
