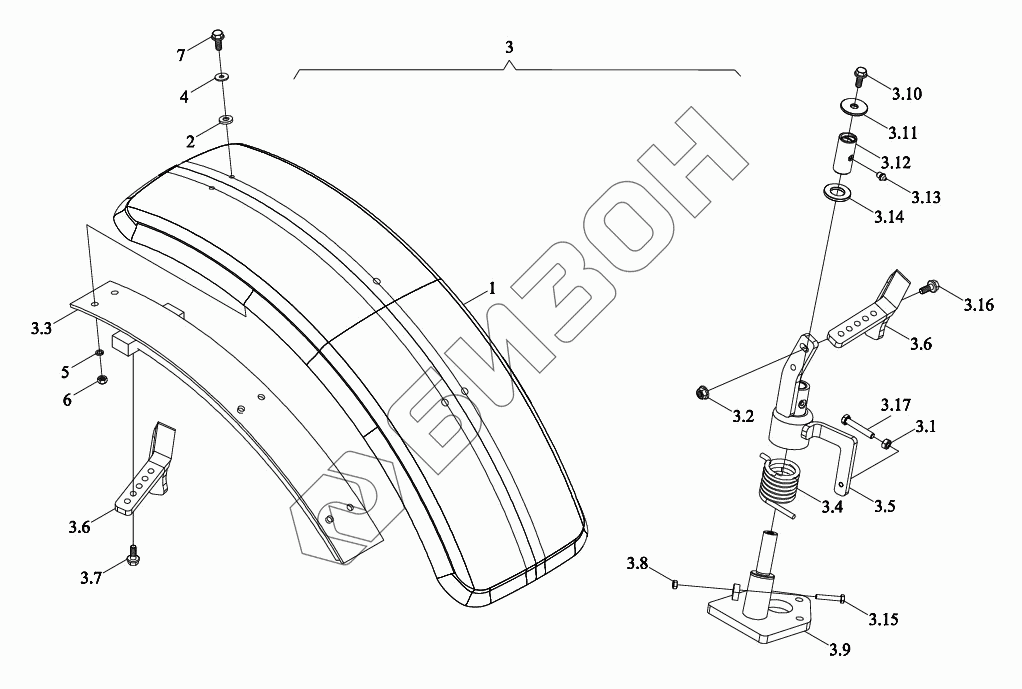

Графический каталог запасных частей к технике: LOVOL TM3Y1A804-001K. Брызговик передний левый
1
2
3
3.1
3.2
3.3
3.4
3.5
3.6
3.6
3.7
3.8
3.9
3.10
3.11
3.12
3.13
3.14
3.15
3.16
3.17
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S472010001K | TY3S472010001K | Брызговик левый передний в сборе |
Загрузка ...
|
|
| TY3S472010000K | TY3S472010000K | Монтажный блок переднего брызговика в сборе |
Загрузка ...
|
|
| 1 | TD1C476030001K | Крыло переднее |
Загрузка ...
|
|
| 2 | TD1C476030008K | Прокладки резиновые |
Загрузка ...
|
|
| 3 | TY3S472010002K | Кронштейн |
Загрузка ...
|
|
| 3.1 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 3.2 | GBT6177.1-M12-10-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 3.3 | TD1C476030005K | Накладка |
Загрузка ...
|
|
| 3.4 | TD1C476020009K | Пружина кручения |
Загрузка ...
|
|
| 3.5 | TY3S472010005K | Кронштейн |
Загрузка ...
|
|
| 3.6 | TY3S472010008K | Кронштейн |
Загрузка ...
|
|
| 3.7 | GBT16674.1-M12X35-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3.8 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 3.9 | TY3S472010003K | Плита монтажная |
Загрузка ...
|
|
| 3.10 | GBT16674.1-M12X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3.11 | TB400.475-07 | Шайба |
Загрузка ...
|
|
| 3.12 | TB400.475-05 | Втулка |
Загрузка ...
|
|
| 3.13 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 3.14 | TB400.475-06 | Шайба |
Загрузка ...
|
|
| 3.15 | GBT5783-M8X45-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3.16 | GBT16674.1-M12X50-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3.17 | GBT5783-M10X60-10.9-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 4 | GBT96.1-8-A2 | Шайба большая |
Загрузка ...
|
|
| 5 | GBT93-8-A2 | Гровер |
Загрузка ...
|
|
| 6 | GBT6170-M8-A2-70 | Гайка |
Загрузка ...
|
|
| 7 | GBT5783-M8X25-A2-70 | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
