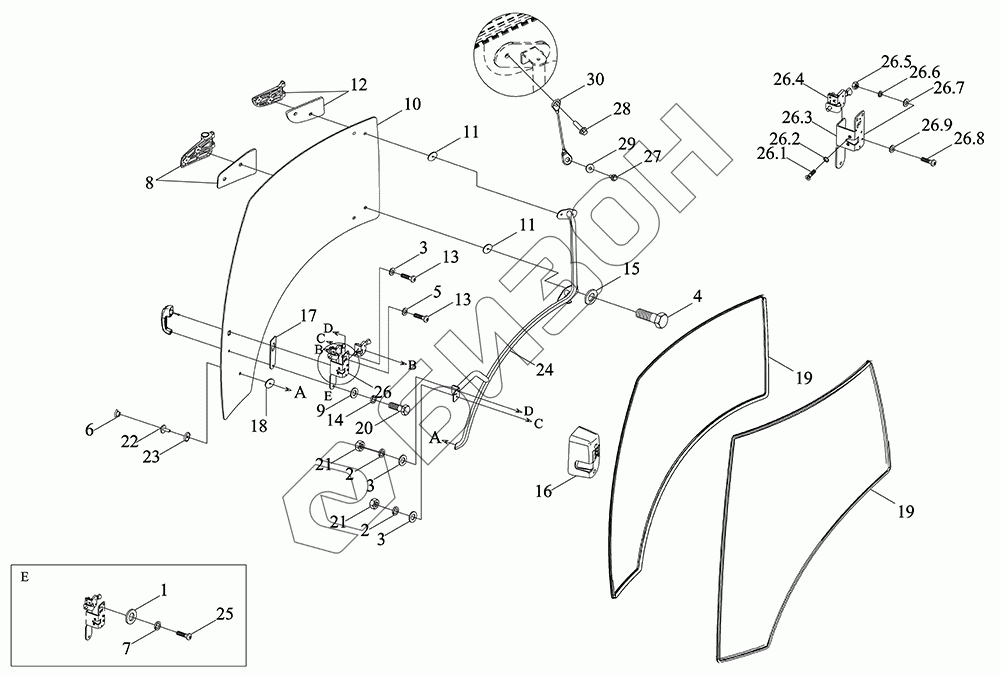

Графический каталог запасных частей к технике: LOVOL TM3Y1A804-001K. Дверь правая
1
2
2
3
3
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
18
19
19
20
21
21
22
23
24
25
26
26.1
26.2
26.3
26.4
26.5
26.6
26.7
26.8
26.9
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S451010000K | TY3S451010000K | Кабина в сборе |
Загрузка ...
|
|
| TY3S451012000K | TY3S451012000K | Остекление кабины |
Загрузка ...
|
|
| TP4P451010006K | TP4P451010006K | Дверь кабины |
Загрузка ...
|
|
| TP4P451010007K | TP4P451010007K | Дверь кабины |
Загрузка ...
|
|
| 1 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 2 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 3 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 4 | GBT16674.1-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT5287-8-A2L | Кольцо прокладочное |
Загрузка ...
|
|
| 6 | TS04451013109 | Заглушка |
Загрузка ...
|
|
| 7 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 8 | TS04451044224a | Петля |
Загрузка ...
|
|
| 9 | GBT96.1-6-O | Шайба большая |
Загрузка ...
|
|
| 10 | TS04451044101 | Стекло |
Загрузка ...
|
|
| 11 | TS04451043110 | Прокладка резиновая |
Загрузка ...
|
|
| 12 | TS04451044223 | Петля |
Загрузка ...
|
|
| 13 | GBT818-M8X30-4.8-A2L | Винт |
Загрузка ...
|
|
| 14 | GBT93-6-O | Гровер |
Загрузка ...
|
|
| 15 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 16 | TS06451014230 | Кожух - обтекатель |
Загрузка ...
|
|
| 17 | TS04451013001 | Лист прокладочный |
Загрузка ...
|
|
| 18 | TS04451013121 | Подушка |
Загрузка ...
|
|
| 19 | TS04451013102 | Полоса уплотнительная |
Загрузка ...
|
|
| 20 | GBT5783-M6X35-8.8 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 21 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 22 | TS04451013106 | Болт |
Загрузка ...
|
|
| 23 | TD904.451C.2-10 | Кольцо прокладочное |
Загрузка ...
|
|
| 24 | TP4P451010008K | Поручень |
Загрузка ...
|
|
| 25 | GBT818-M6X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 26 | TS06451014017 | Замок дверки |
Загрузка ...
|
|
| 26.1 | GBT819.1-M6X16-4.8-A2L | Винт с потайной головкой с поперечной канавкой |
Загрузка ...
|
|
| 26.2 | GBT956.1-6 | Шайба коническая стопорная |
Загрузка ...
|
|
| 26.3 | TS06451014116 | Кронштейн |
Загрузка ...
|
|
| 26.4 | TS06451014210 | Корпус блокировки |
Загрузка ...
|
|
| 26.5 | GBT6170-M6-8-A2L | Гайка |
Загрузка ...
|
|
| 26.6 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 26.7 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 26.8 | GBT818-M6X30-4.8-A2L | Винт |
Загрузка ...
|
|
| 26.9 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 27 | GBT16674.1-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 28 | GBT16674.1-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 29 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 30 | TS04451023006a | Шнур ограничительный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
