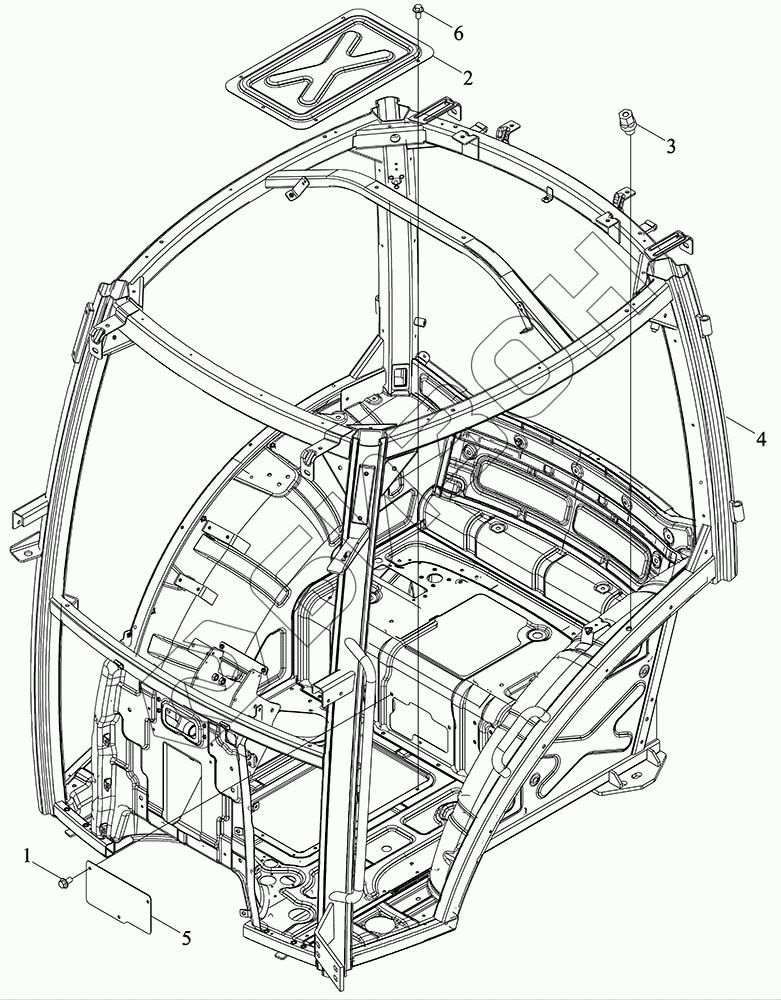

Графический каталог запасных частей к технике: LOVOL TM3Y1A804-001K. Каркас кабины в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
Позиция на иллюстрации Заводской номер детали Название детали Цена
TY3S451010000K TY3S451010000K Кабина в сборе
Загрузка ...
TY3S451010001K TY3S451010001K Каркас кабины
Загрузка ...
1 GBT16674.1-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
2 TS04451012001a Кожух смотрового люка
Загрузка ...
3 TS06451011153 Гнездо монтажное
Загрузка ...
4 TY3S451010002K Кабина
Загрузка ...
5 TS04451012005 Крышка
Загрузка ...
6 GBT16674.1-M6X16-8.8-A2L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
