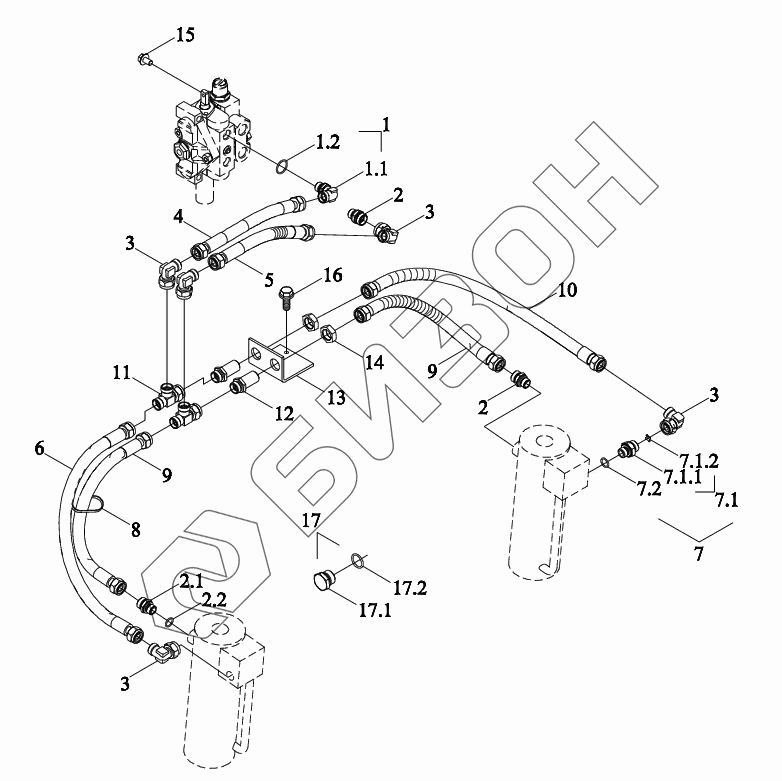

Графический каталог запасных частей к технике: LOVOL TM3Y1A804-001K. Маслопровод 3
1
1.1
1.2
2
2
2.1
2.2
3
3
3
3
4
5
6
7
7.1
7.1.1
7.1.2
7.2
8
9
9
10
11
12
13
14
15
16
17
17.1
17.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S582070000K | TY3S582070000K | Маслопровод |
Загрузка ...
|
|
| 1 | TC04582140012 | Штуцер соединительный |
Загрузка ...
|
|
| 1.1 | GBT3738-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 1.2 | TS09580010006 | Кольцо в форме О |
Загрузка ...
|
|
| 2 | TS06582130048 | Штуцер соединительный |
Загрузка ...
|
|
| 2.1 | GBT3733-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 2.2 | TS09580010006 | Кольцо в форме О |
Загрузка ...
|
|
| 3 | GBT3754-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 4 | BZF0064.1-251 | Шланг резиновый |
Загрузка ...
|
|
| 5 | TY3S582070014K | Шланг резиновый |
Загрузка ...
|
|
| 6 | TY3S582010050K | Шланг резиновый |
Загрузка ...
|
|
| 7 | TS17582010008 | Штуцер соединительный |
Загрузка ...
|
|
| 7.1 | TS17582010066 | Деталь переходная |
Загрузка ...
|
|
| 7.1.1 | TS17582010007 | Деталь переходная |
Загрузка ...
|
|
| 7.1.2 | TS17582050033 | Плита |
Загрузка ...
|
|
| 7.2 | TS09580010006 | Кольцо в форме О |
Загрузка ...
|
|
| 8 | Q67407200 | Лента стяжная |
Загрузка ...
|
|
| 9 | TY3S582010052K | Шланг резиновый |
Загрузка ...
|
|
| 10 | TY3S582010051K | Шланг резиновый |
Загрузка ...
|
|
| 11 | TR2P402020009 | Штуцер соединительный |
Загрузка ...
|
|
| 12 | GBT3748-L15 | Фитинг |
Загрузка ...
|
|
| 13 | TY3S582010053K | Кронштейн |
Загрузка ...
|
|
| 14 | GBT3763-M22X1.5 | Гайка |
Загрузка ...
|
|
| 15 | GBT5789-M10X16-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 16 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 17 | TC04553010011K | Ввёртыш |
Загрузка ...
|
|
| 17.1 | TK4030309500 | Ввёртыш |
Загрузка ...
|
|
| 17.2 | TS09580010009 | Кольцо уплотнительное |
Загрузка ...
|
