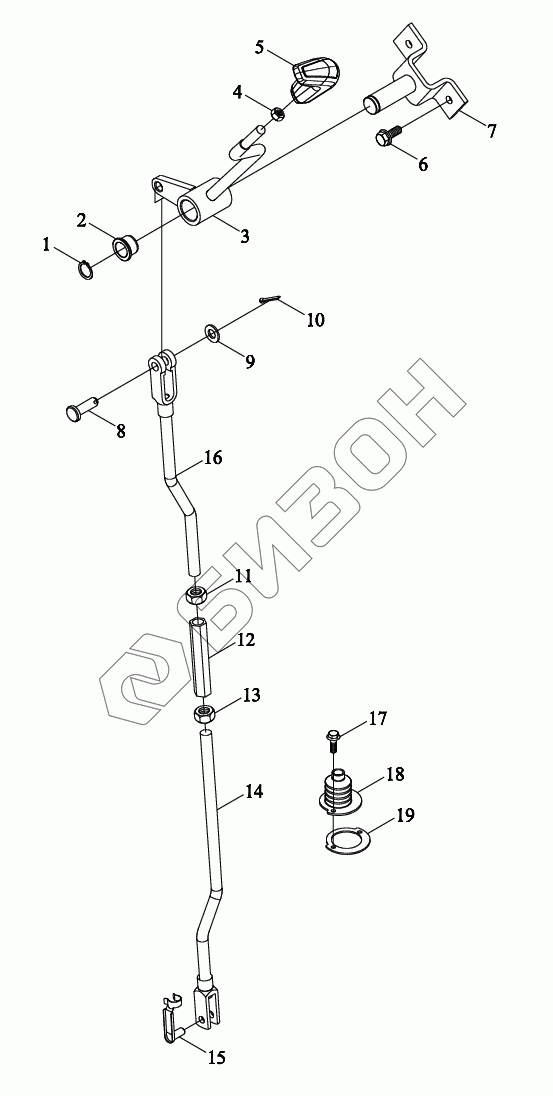

Графический каталог запасных частей к технике: LOVOL TM3Y1A804-001K. Механизм управления челночным переключением передач
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S385010002K | TY3S385010002K | Передача челночная |
Загрузка ...
|
|
| TY3S385010000K | TY3S385010000K | Механизм управления челночным переключением передач в сборе |
Загрузка ...
|
|
| 1 | GBT894.2-20 | Кольцо стопорное |
Загрузка ...
|
|
| 2 | TD950.373.2-02 | Втулка |
Загрузка ...
|
|
| 3 | TY3S385010005 | Рычаг управления |
Загрузка ...
|
|
| 4 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 5 | TP4M375010023 | Рукоятка |
Загрузка ...
|
|
| 6 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | TS04385010003 | Кронштейн |
Загрузка ...
|
|
| 8 | GBT882-B10X32-A3L | Ось |
Загрузка ...
|
|
| 9 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 10 | GBT91-3.2X25-A3L | Шплинт |
Загрузка ...
|
|
| 11 | GBT6171-M12X1.5-LH-8-A3L | Гайка |
Загрузка ...
|
|
| 12 | TE354.433-03 | Стержень соединительный |
Загрузка ...
|
|
| 13 | GBT6171-M12X1.5-8-A3L | Гайка |
Загрузка ...
|
|
| 14 | TY3S385010009K | Тяга |
Загрузка ...
|
|
| 15 | TE2S433010035K | Скоба монатжная |
Загрузка ...
|
|
| 16 | TY3S385010017K | Тяга |
Загрузка ...
|
|
| 17 | GBT16674.1-M5X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | TB3S433010008 | Втулка пыленепроницаемая |
Загрузка ...
|
|
| 19 | TB3S433040001 | Плита нажимная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
