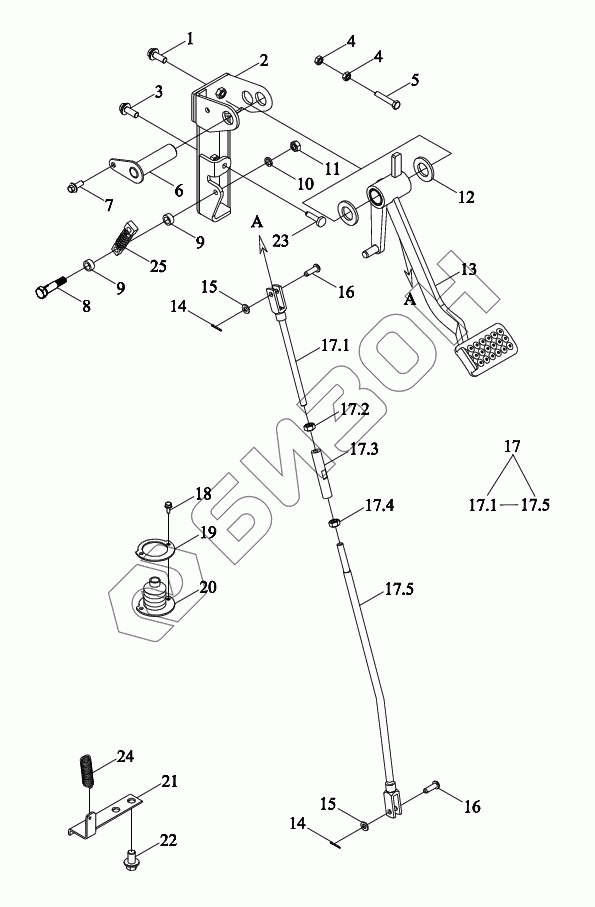

Графический каталог запасных частей к технике: LOVOL TM3Y1A804-001K. Механизм управления сцеплением 1
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
14
15
15
16
16
17
17.1
17.2
17.3
17.4
17.5
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S212030002K | TY3S212030002K | Управление главным сцеплением в сборе |
Загрузка ...
|
|
| TY3S212040000K | TY3S212040000K | Механизм управления сцеплением в сборе |
Загрузка ...
|
|
| 1 | GBT16674.1-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TP4M212010030 | Кронштейн |
Загрузка ...
|
|
| 3 | GBT16674.1-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 4 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 5 | GBT5783-M8X45-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | TP4M212010036 | Вал |
Загрузка ...
|
|
| 7 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | TD2C212010013 | Болт |
Загрузка ...
|
|
| 9 | TD2C212010012 | Кольцо проставочное |
Загрузка ...
|
|
| 10 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 11 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 12 | GBT97.1-24-A3L | Шайба плоская |
Загрузка ...
|
|
| 13 | TP4M212010003 | Подножка |
Загрузка ...
|
|
| 14 | GBT91-2X16-A3L | Шплинт |
Загрузка ...
|
|
| 15 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 16 | GBT882-B8X26-A3L | Ось |
Загрузка ...
|
|
| 17 | TY3S212030006K | Тяга |
Загрузка ...
|
|
| 17.1 | TE2S433010031K | Тяга нижняя |
Загрузка ...
|
|
| 17.2 | GBT6171-M10X1-LH-8-A2L | Гайка |
Загрузка ...
|
|
| 17.3 | FT800A.21.353 | Штанга центральная |
Загрузка ...
|
|
| 17.4 | GBT6171-M10X1-8-A2L | Гайка |
Загрузка ...
|
|
| 17.5 | TY3S212030007K | Тяга нижняя |
Загрузка ...
|
|
| 18 | GBT16674.1-M5X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 19 | TB3S433040001 | Плита нажимная |
Загрузка ...
|
|
| 20 | TB3S433010008 | Втулка пыленепроницаемая |
Загрузка ...
|
|
| 21 | TY3S212030005K | Кронштейн |
Загрузка ...
|
|
| 22 | GBT16674.1-M12X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 23 | FT800.43.030 | Винт |
Загрузка ...
|
|
| 24 | TS04212010030 | Пружина |
Загрузка ...
|
|
| 25 | TP4M212010028 | Сервопривод педали |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
