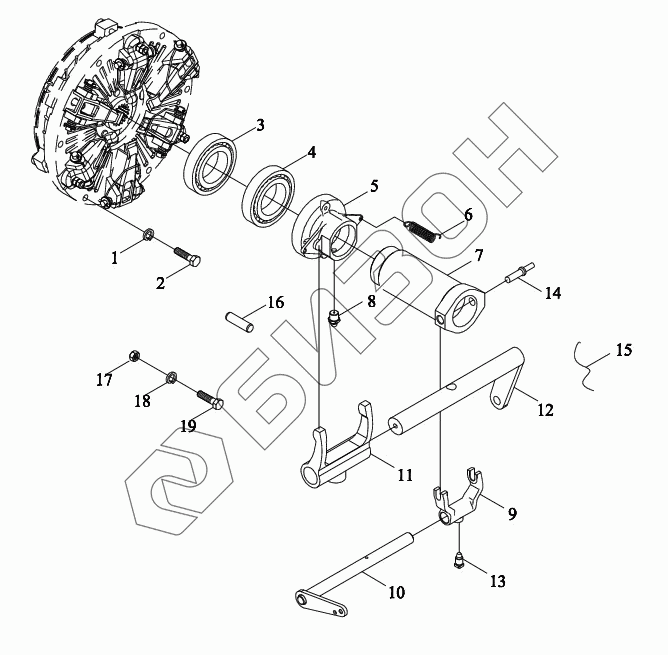

Графический каталог запасных частей к технике: LOVOL TM3Y1A804-001K. Механизм управления сцеплением 3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S212040001K | TY3S212040001K | Управление сцеплением |
Загрузка ...
|
|
| TY3S212040000K | TY3S212040000K | Механизм управления сцеплением в сборе |
Загрузка ...
|
|
| 1 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 2 | GBT5782-M10X45-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3 | TA800.212-02 | Подшипник |
Загрузка ...
|
|
| 4 | TA820.213-10 | Подшипник |
Загрузка ...
|
|
| 5 | TY3S212020003 | Постель подшипника |
Загрузка ...
|
|
| 6 | FT800.21.215 | Пружина |
Загрузка ...
|
|
| 7 | TY3S212020002 | Постель подшипника |
Загрузка ...
|
|
| 8 | JBT7940.2-45dM10X1 | Пресс-масленка |
Загрузка ...
|
|
| 9 | FT800.21.204 | Вилка отводная |
Загрузка ...
|
|
| 10 | TY3S212040003K | Ось |
Загрузка ...
|
|
| 11 | TY3S212020004 | Вилка отводная |
Загрузка ...
|
|
| 12 | TY3S212030012K | Ось |
Загрузка ...
|
|
| 13 | FT800.21.239 | Винт |
Загрузка ...
|
|
| 14 | FT800.21.213 | Штырь цилиндрический |
Загрузка ...
|
|
| 15 | TA800.212B-02 | Проволока стальная |
Загрузка ...
|
|
| 16 | GBT119.1-10m6X26-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 17 | GBT6170-M8-8-A3L | Гайка |
Загрузка ...
|
|
| 18 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 19 | GBT5783-M8X45-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
