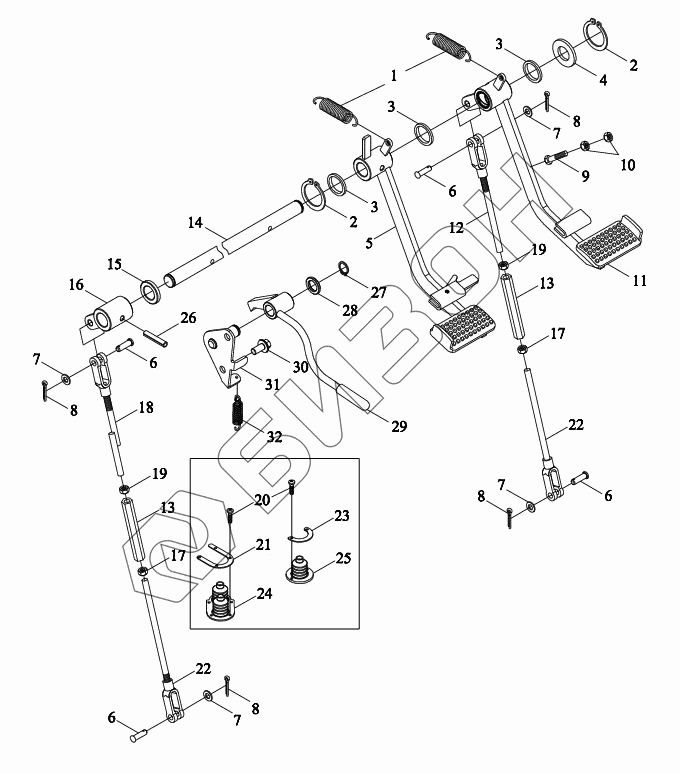

Графический каталог запасных частей к технике: LOVOL TM3Y1A804-001K. Механизм управления тормозом
1
2
2
3
3
3
4
5
6
6
6
6
7
7
7
7
8
8
8
8
9
10
11
12
13
13
14
15
16
17
17
18
19
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S433010000K | TY3S433010000K | Механизм управления тормозом в сборе |
Загрузка ...
|
|
| TY3S433010002K | TY3S433010002K | Управление тормозами |
Загрузка ...
|
|
| 1 | TD800.43-01 | Пружина |
Загрузка ...
|
|
| 2 | GBT894.1-25-A3L | Кольцо ограничительное |
Загрузка ...
|
|
| 3 | GBT97.1-24-A3L | Шайба плоская |
Загрузка ...
|
|
| 4 | TE250.433C-02 | Прокладка |
Загрузка ...
|
|
| 5 | TP4M433010006 | Подножка |
Загрузка ...
|
|
| 6 | GBT882-B8X26-A3L | Ось |
Загрузка ...
|
|
| 7 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 8 | GBT91-2X16-A3L | Шплинт |
Загрузка ...
|
|
| 9 | GBT5783-M10X45-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 10 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 11 | TP4M433010003 | Подножка |
Загрузка ...
|
|
| 12 | TY3S212010006 | Тяга |
Загрузка ...
|
|
| 13 | TE354.433-03 | Стержень соединительный |
Загрузка ...
|
|
| 14 | TP4M433010041 | Вал упорный |
Загрузка ...
|
|
| 15 | TS04433010011 | Втулка отсечная |
Загрузка ...
|
|
| 16 | TY3S433010013K | Рычаг-упор |
Загрузка ...
|
|
| 17 | GBT6171-M12X1.5-LH-8-A3L | Гайка |
Загрузка ...
|
|
| 18 | TY3S433010021 | Тяга тормозная |
Загрузка ...
|
|
| 19 | GBT6171-M12X1.5-8-A3L | Гайка |
Загрузка ...
|
|
| 20 | GBT818-M5X14-4.8-A2L | Винт |
Загрузка ...
|
|
| 21 | TB3S433010011 | Плита нажимная |
Загрузка ...
|
|
| 22 | TY3S433010019K | Штанга центральная |
Загрузка ...
|
|
| 23 | TB3S433010009 | Плита нажимная |
Загрузка ...
|
|
| 24 | TB3S433010010 | Втулка пыленепроницаемая |
Загрузка ...
|
|
| 25 | TB3S433010008 | Втулка пыленепроницаемая |
Загрузка ...
|
|
| 26 | GBT879.3-8X45 | Штырь |
Загрузка ...
|
|
| 27 | GBT894.1-14 | Кольцо стопорное |
Загрузка ...
|
|
| 28 | TA700.431P-06 | Шайба |
Загрузка ...
|
|
| 29 | TP4M433010037 | Ручка |
Загрузка ...
|
|
| 30 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 31 | TL02433050030 | Пластина крепёжная |
Загрузка ...
|
|
| 32 | TA700.431P-09 | Пружина |
Загрузка ...
|
