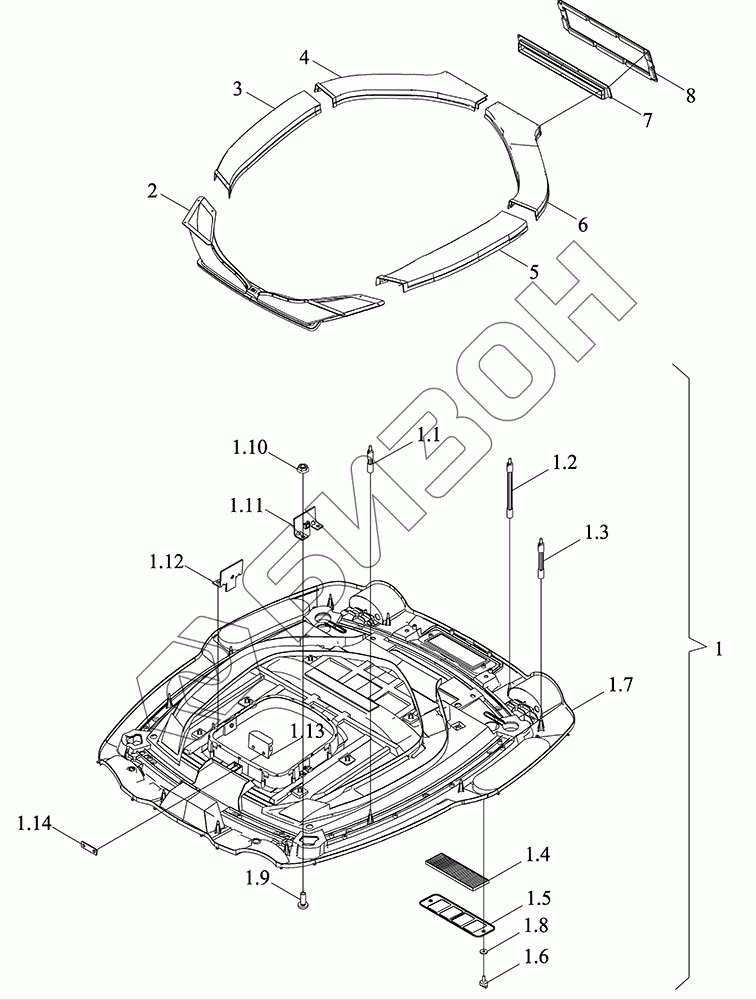

Графический каталог запасных частей к технике: LOVOL TM3Y1A804-001K. Молдинг кабины
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S451010000K | TY3S451010000K | Кабина в сборе |
Загрузка ...
|
|
| TS04453015000 | TS04453015000 | Крышка |
Загрузка ...
|
|
| TS04453015202a | TS04453015202a | Накладка внутренняя верхняя |
Загрузка ...
|
|
| TS04453015200a | TS04453015200a | Накладка внутренняя верхняя |
Загрузка ...
|
|
| 1 | TS04453015201a | Накладка внутренняя верхняя |
Загрузка ...
|
|
| 1.1 | TS06453015203 | Болт |
Загрузка ...
|
|
| 1.2 | TS06453015205 | Болт |
Загрузка ...
|
|
| 1.3 | TS06453015204 | Болт |
Загрузка ...
|
|
| 1.4 | TS06453015207a | Фильтроэлемент |
Загрузка ...
|
|
| 1.5 | TS06453015206a | Дефлектор |
Загрузка ...
|
|
| 1.6 | TS06453015105 | Болт |
Загрузка ...
|
|
| 1.7 | TS04453015209a | Крышка |
Загрузка ...
|
|
| 1.8 | TS06453015001 | Прокладка уплотнения |
Загрузка ...
|
|
| 1.9 | GBT818-M6X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 1.10 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 1.11 | TS06453015211 | Держатель неподвижный |
Загрузка ...
|
|
| 1.12 | TS06453015212 | Держатель неподвижный |
Загрузка ...
|
|
| 1.13 | TS06453015210 | Гнездо запирающее |
Загрузка ...
|
|
| 1.14 | TS06453015213 | Плита монтажная |
Загрузка ...
|
|
| 2 | TS04453015311 | Воздуховод обдува |
Загрузка ...
|
|
| 3 | TS04453015314 | Воздуховод обдува |
Загрузка ...
|
|
| 4 | TS04453015315 | Воздуховод обдува |
Загрузка ...
|
|
| 5 | TS04453015312 | Воздуховод обдува |
Загрузка ...
|
|
| 6 | TS04453015313 | Воздуховод обдува |
Загрузка ...
|
|
| 7 | TS04453015316 | Вход воздуха |
Загрузка ...
|
|
| 8 | TS06453015330 | Плита соединительная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
