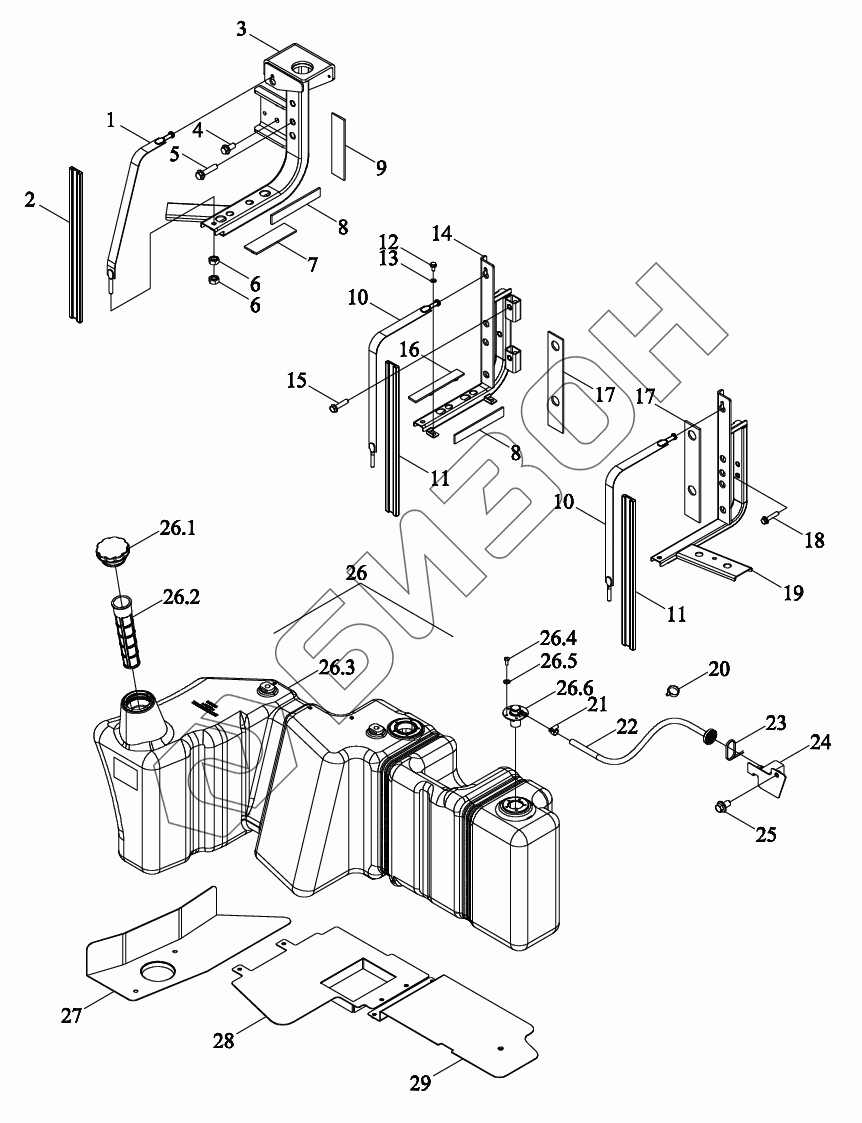

Графический каталог запасных частей к технике: LOVOL TM3Y1A804-001K. Монтажный блок топливного бака
1
2
3
4
5
6
6
7
8
8
9
10
10
11
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
26.1
26.2
26.3
26.4
26.5
26.6
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S501020000K | TY3S501020000K | Монтажный блок топливного бака в сборе |
Загрузка ...
|
|
| 1 | TY3S501020025K | Шкив |
Загрузка ...
|
|
| 2 | TY3S501020034K | Прокладка резиновая |
Загрузка ...
|
|
| 3 | TY3S501020003K | Кронштейн |
Загрузка ...
|
|
| 4 | GBT5789-M14X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT5789-M14X60-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 7 | TP4P501010020 | Прокладка резиновая |
Загрузка ...
|
|
| 8 | TY3S501020035K | Прокладка резиновая |
Загрузка ...
|
|
| 9 | TY3S501020029K | Прокладка резиновая |
Загрузка ...
|
|
| 10 | TY3S501020027K | Шкив |
Загрузка ...
|
|
| 11 | TP4P501010024 | Прокладка резиновая |
Загрузка ...
|
|
| 12 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 13 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 14 | TY3S501020007K | Кронштейн |
Загрузка ...
|
|
| 15 | GBT5789-M12X50-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 16 | TP4P501010026 | Прокладка резиновая |
Загрузка ...
|
|
| 17 | TP4P501010019 | Прокладка резиновая |
Загрузка ...
|
|
| 18 | GBT5789-M10X50-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 19 | TY3S501020012K | Кронштейн |
Загрузка ...
|
|
| 20 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 21 | Q67516 | Хомут |
Загрузка ...
|
|
| 22 | TS04501060003 | Корпус |
Загрузка ...
|
|
| 23 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 24 | TP4P501010048 | Кронштейн |
Загрузка ...
|
|
| 25 | GBT5789-M10X16-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 26 | TY3S501020001K | Бак топливный в сборе |
Загрузка ...
|
|
| 26.1 | BZF0085-002 | Крышка маслобака |
Загрузка ...
|
|
| 26.2 | TF1004.501.1-02 | Сетка фильтровальная |
Загрузка ...
|
|
| 26.3 | TY3S501020002K | Корпус картера |
Загрузка ...
|
|
| 26.4 | GBT818-M5X12-4.8-A2L | Винт |
Загрузка ...
|
|
| 26.5 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 26.6 | BZF0098-001 | Клапан невозвратный |
Загрузка ...
|
|
| 27 | TY3S501020017K | Планка защитная |
Загрузка ...
|
|
| 28 | TY3S501020021K | Планка защитная |
Загрузка ...
|
|
| 29 | TY3S501020015K | Защита задняя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
