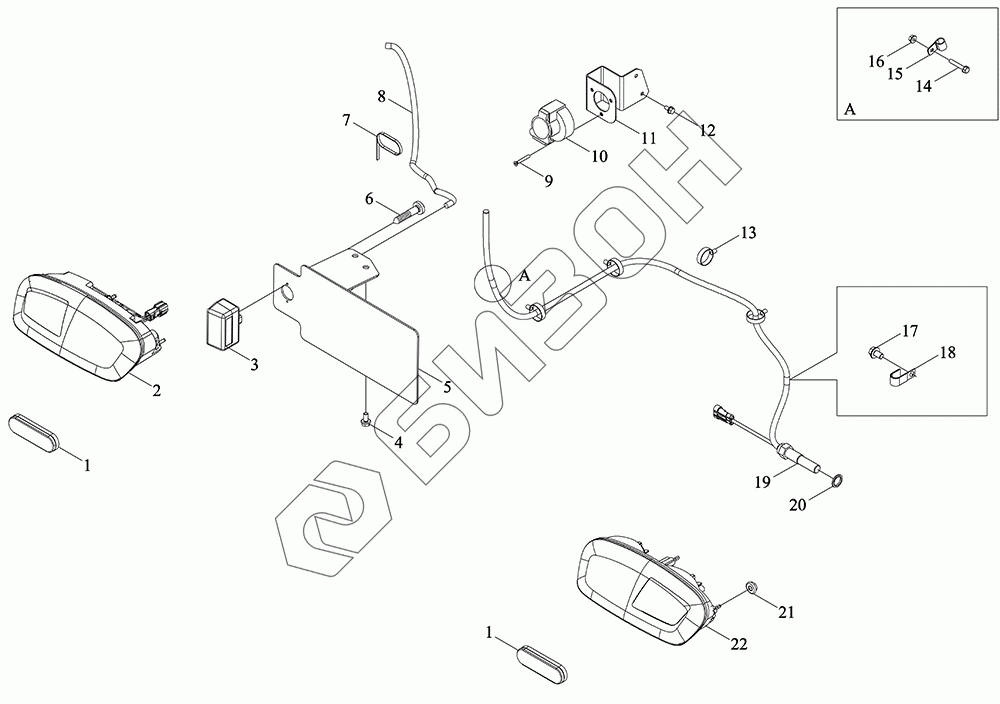

Графический каталог запасных частей к технике: LOVOL TM3Y1A804-001K. Монтажный блок жгута провода заднего освещения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
TY3S484030000K TY3S484030000K Монтажный блок жгута провода заднего освещения в сборе
Загрузка ...
1 TS06484020003K Отражатель
Загрузка ...
2 TS06484020001K Фонарь задний
Загрузка ...
3 TA700.484A.2.1 Фонарь номерной
Загрузка ...
4 GBT5789-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
5 TY3S484030001K Кронштейн
Загрузка ...
6 GBT845-ST3.5X16-A2L Винт
Загрузка ...
7 Q67405200 Лента стяжная
Загрузка ...
8 TC05484150006K Жгут проводов
Загрузка ...
9 GBT819.1-M5X35-4.8-A2L Винт с потайной головкой и поперечной канавкой
Загрузка ...
10 TD900.484.2 Розетка
Загрузка ...
11 TS04484030006 Плита монтажная
Загрузка ...
12 GBT5789-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
13 3203505D9-L Держатель
Загрузка ...
14 GBT5789-M8X45-8.8-A2L Болт с фланцем
Загрузка ...
15 TS04481010006 Скоба зажимная
Загрузка ...
16 GBT6177.1-M8-8-A2L Гайка с фланцем
Загрузка ...
17 GBT5789-M10X16-8.8-A3L Болт с фланцем
Загрузка ...
18 FT304.48L.203 Скоба зажимная
Загрузка ...
19 TB3S482020005K Датчик
Загрузка ...
20 JBT982-18 Шайба комбинированная уплотнительная
Загрузка ...
21 GBT6177.1-M5-8-A2L Гайка с фланцем
Загрузка ...
22 TS06484020002K Фонарь задний
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
