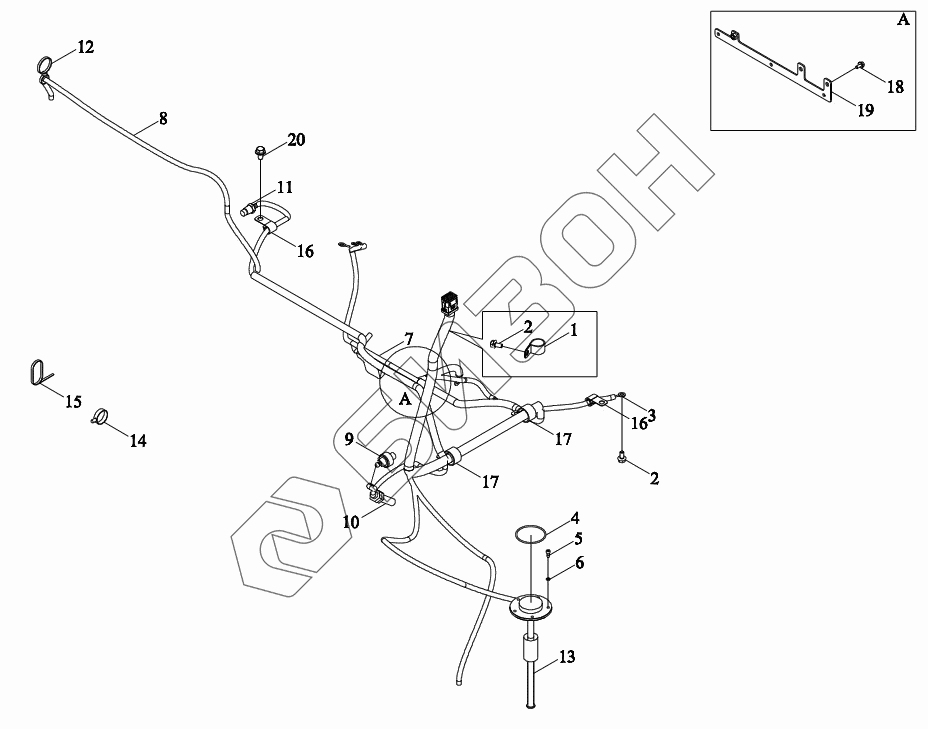

Графический каталог запасных частей к технике: LOVOL TM3Y1A804-001K. Монтажный блок жгута проводов двигателя
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM3Y481100000K | TM3Y481100000K | Монтажный блок жгута проводов двигателя в сборе |
Загрузка ...
|
|
| 1 | BZF0032.1-004 | Скоба зажимная |
Загрузка ...
|
|
| 2 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TS04481010003 | Перемычка АКБ |
Загрузка ...
|
|
| 4 | GBT3452.1-60.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 5 | GBT70.1-M5X12-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 6 | GBT93-5-A3L | Гровер |
Загрузка ...
|
|
| 7 | TM3Y481100001K | Жгут проводов |
Загрузка ...
|
|
| 8 | TY3S481010002K | Линия перехода |
Загрузка ...
|
|
| 9 | FT300.48.073a | Сигнализатор |
Загрузка ...
|
|
| 10 | TS10481010002 | Датчик |
Загрузка ...
|
|
| 11 | FT65.48.072 | Датчик температуры воды |
Загрузка ...
|
|
| 12 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 13 | TY3S481050001K | Датчик |
Загрузка ...
|
|
| 14 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 15 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 16 | BZF0032.2-002 | Скоба зажимная |
Загрузка ...
|
|
| 17 | BZF0032.2-005 | Скоба зажимная |
Загрузка ...
|
|
| 18 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 19 | TS04481100004 | Пластина крепёжная |
Загрузка ...
|
|
| 20 | GBT5789-M10X16-8.8-A3L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
