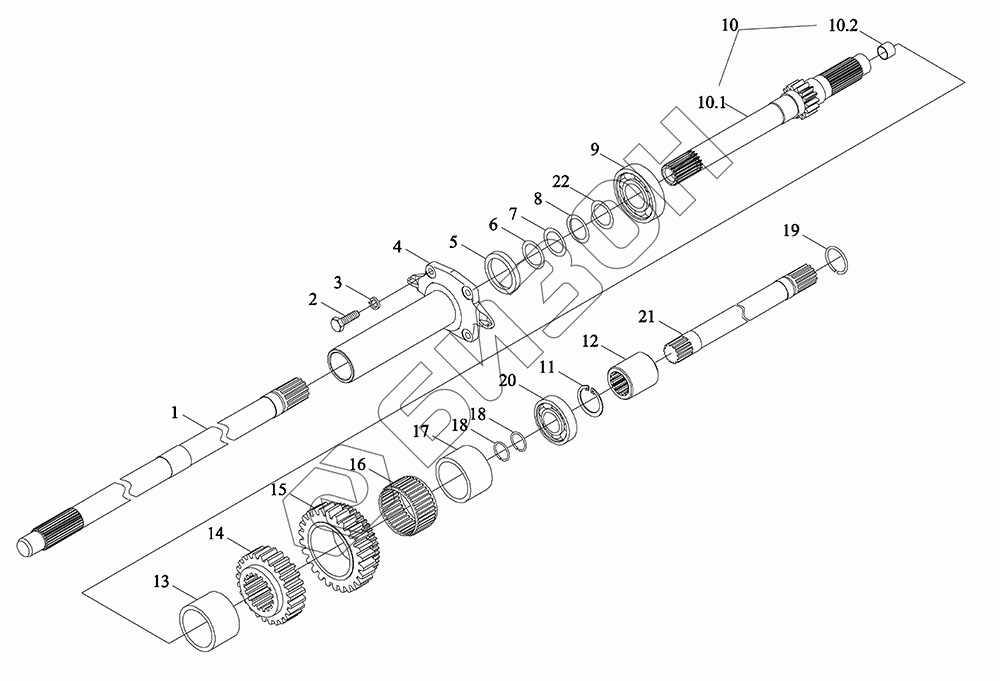

Графический каталог запасных частей к технике: LOVOL TM3Y1A804-001K. Основная коробка передач 2
1
2
3
4
5
6
7
8
9
10
10.1
10.2
11
12
13
14
15
16
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S372020000 | TY3S372020000 | Коробка передач основная в сборе |
Загрузка ...
|
|
| 1 | TY3S372020009 | Вал |
Загрузка ...
|
|
| 2 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 4 | TB3S372010004 | Крышка подшипника |
Загрузка ...
|
|
| 5 | GBT9877.1-FB40X62X8F | Втулка уплотнительная |
Загрузка ...
|
|
| 6 | TB604.372T-12 | Подушка |
Загрузка ...
|
|
| 7 | TB604.372T-13 | Подушка |
Загрузка ...
|
|
| 8 | TB604.372T-14 | Подушка |
Загрузка ...
|
|
| 9 | GBT297-30208 | Подшипники конические роликовые |
Загрузка ...
|
|
| 10 | TY3S372020001 | Вал |
Загрузка ...
|
|
| 10.1 | TY3S372020002 | Вал |
Загрузка ...
|
|
| 10.2 | FT300.37.170 | Втулка |
Загрузка ...
|
|
| 11 | GBT893.1-21 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 12 | FT300.37.136 | Втулка соединительная |
Загрузка ...
|
|
| 13 | TB550.372-20 | Втулка отсечная |
Загрузка ...
|
|
| 14 | TY3S372020004 | Колесо зубчатое |
Загрузка ...
|
|
| 15 | TY3S372020006 | Колесо зубчатое |
Загрузка ...
|
|
| 16 | TB604.372T-17 | Подшипник |
Загрузка ...
|
|
| 17 | TB604.372T-16 | Втулка |
Загрузка ...
|
|
| 18 | GBT3452.1-23.6X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 19 | GBT895.2-30 | Кольцо ограничительное |
Загрузка ...
|
|
| 20 | GBT297-32007 | Подшипники конические роликовые |
Загрузка ...
|
|
| 21 | TB3S372010001K | Вал |
Загрузка ...
|
|
| 22 | BZF0002.1-071 | Прокладка регулировочная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
