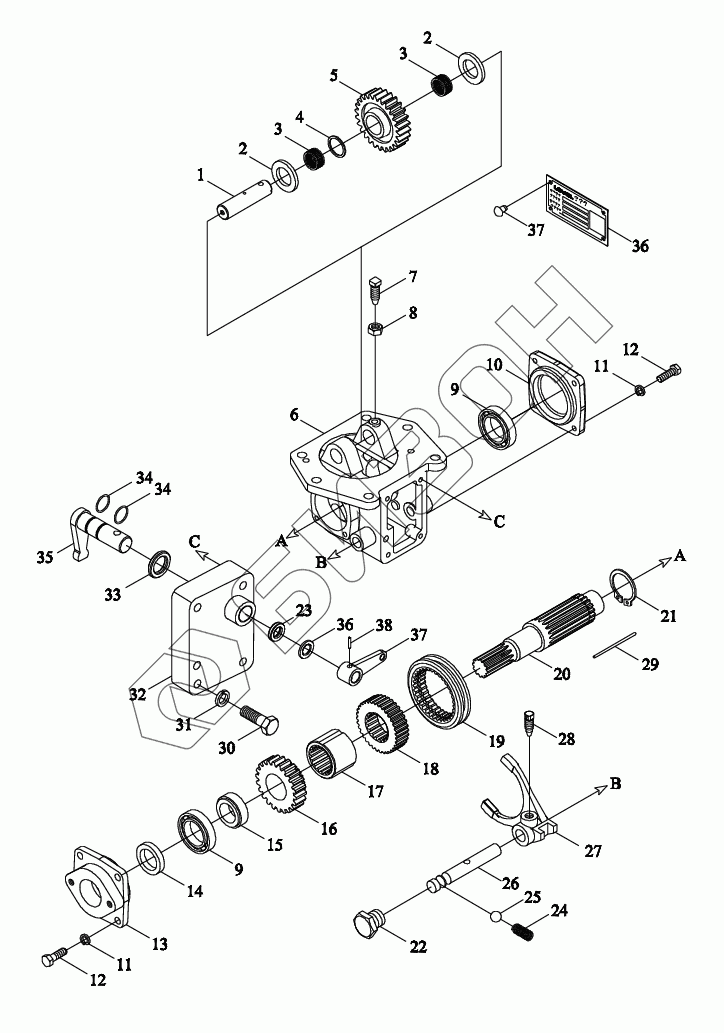

Графический каталог запасных частей к технике: LOVOL TM3Y1A804-001K. Раздаточная коробка
1
2
2
3
3
4
5
6
7
8
9
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM3Y421020001K | TM3Y421020001K | Корпус раздаточной коробки |
Загрузка ...
|
|
| TM3Y421020000K | TM3Y421020000K | Корпус раздаточной передачи в сборе |
Загрузка ...
|
|
| 1 | TB3S421010005K | Вал |
Загрузка ...
|
|
| 2 | FT304.42F.103 | Кольцо упорное |
Загрузка ...
|
|
| 3 | GBT309-P4X19.8-G2X-3X-5 | Игла роликовая |
Загрузка ...
|
|
| 4 | FT304.42.126 | Втулка отсечная |
Загрузка ...
|
|
| 5 | TB3S421010003K | Шестерня паразитная |
Загрузка ...
|
|
| 6 | TB3S421010002K | Корпус картера |
Загрузка ...
|
|
| 7 | FT304.42.112 | Винт |
Загрузка ...
|
|
| 8 | GBT6173-M10X1-05-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 9 | GBT276-6306 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 10 | FT304.42.117 | Крышка подшипника |
Загрузка ...
|
|
| 11 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 12 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 13 | FT304.42F.106 | Седло подшипника |
Загрузка ...
|
|
| 14 | GBT9877.1-FB30X52X7D | Втулка уплотнительная |
Загрузка ...
|
|
| 15 | FT804.42.119a | Втулка |
Загрузка ...
|
|
| 16 | TB554.421H.1-01 | Колесо зубчатое |
Загрузка ...
|
|
| 17 | TB554.421B.1-06 | Втулка |
Загрузка ...
|
|
| 18 | FT804.42.115 | Станина зубчатая |
Загрузка ...
|
|
| 19 | TB504.421.1-04 | Муфта зубчатого зацепления |
Загрузка ...
|
|
| 20 | TB554.421B.1-04 | Вал |
Загрузка ...
|
|
| 21 | GBT894.1-38 | Кольцо стопорное |
Загрузка ...
|
|
| 22 | GBT2878.4-M18-PLEH-A3L-NBR | Ввёртыш |
Загрузка ...
|
|
| 23 | TH04413010012 | Сальник |
Загрузка ...
|
|
| 24 | FT800.37.139 | Пружина |
Загрузка ...
|
|
| 25 | GBT308-10-G100-b | Шарик стальной |
Загрузка ...
|
|
| 26 | TB554.421B.1-08 | Ось вилки переключения |
Загрузка ...
|
|
| 27 | TB554.421H.1-04 | Вилка отводная |
Загрузка ...
|
|
| 28 | FT800.37.194 | Винт |
Загрузка ...
|
|
| 29 | TA800.212B-02 | Проволока стальная |
Загрузка ...
|
|
| 30 | GBT5782-M10X40-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 31 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 32 | TB3S421020005a | Крышка боковая |
Загрузка ...
|
|
| 33 | TB554.423B-02 | Втулка отсечная |
Загрузка ...
|
|
| 34 | GBT3452.1-17.0X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 35 | TB554.423B.1a | Вал |
Загрузка ...
|
|
| 36 | TB554.421-01 | Втулка |
Загрузка ...
|
|
| 37 | TY3S423010002 | Втулка поворотная |
Загрузка ...
|
|
| 38 | GBT879.3-8X35 | Штырь |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
