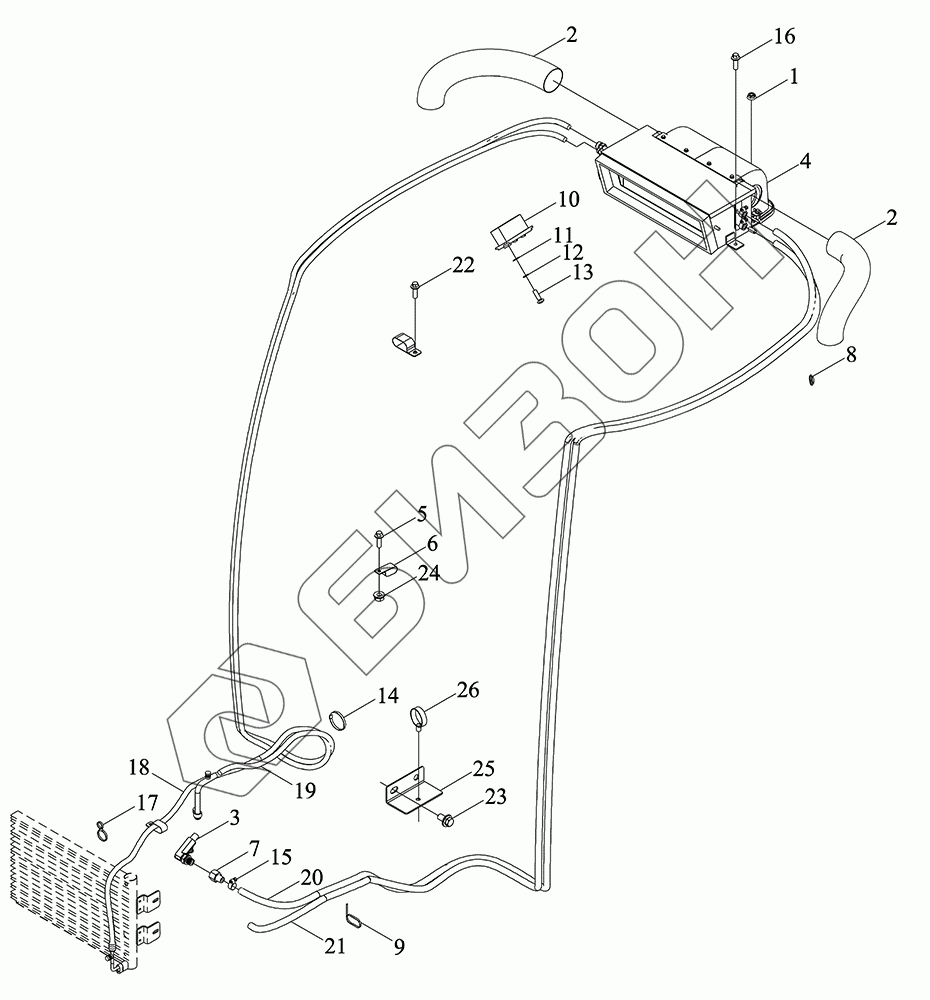

Графический каталог запасных частей к технике: LOVOL TM3Y1A804-001K. Система кондиционирования воздуха - кабина 1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S811020000K | TY3S811020000K | Система кондиционирования воздуха в сборе кабины |
Загрузка ...
|
|
| 1 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 2 | TS06811010063 | Трубка |
Загрузка ...
|
|
| 3 | TB1S812010011K | Клапан водяной |
Загрузка ...
|
|
| 4 | TS06811010062 | Испаритель в сборе |
Загрузка ...
|
|
| 5 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TS06811010007 | Скоба крепёжная |
Загрузка ...
|
|
| 7 | TY3S811020002K | Штуцер соединительный |
Загрузка ...
|
|
| 8 | TS06811010013 | Бандаж |
Загрузка ...
|
|
| 9 | Q67407200 | Лента стяжная |
Загрузка ...
|
|
| 10 | TS06811010001 | Панель управления |
Загрузка ...
|
|
| 11 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 12 | GBT93-5-A3L | Гровер |
Загрузка ...
|
|
| 13 | GBT818-M5X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 14 | Q67407300 | Лента стяжная |
Загрузка ...
|
|
| 15 | Q67522 | Хомут |
Загрузка ...
|
|
| 16 | GBT16674.1-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 17 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 18 | TB3S811010002 | Шланг |
Загрузка ...
|
|
| 19 | TB3S811010001 | Шланг |
Загрузка ...
|
|
| 20 | TX1P811060003 | Труба приемная |
Загрузка ...
|
|
| 21 | TC03811060003 | Труба приемная |
Загрузка ...
|
|
| 22 | GBT16674.1-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 23 | GBT16674.1-M10X16-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 24 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 25 | TY3S811020001K | Стент |
Загрузка ...
|
|
| 26 | 3203505D9-L | Держатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
