Графический каталог запасных частей к технике: LOVOL TM3Y1A804-001K. Стекло заднее

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

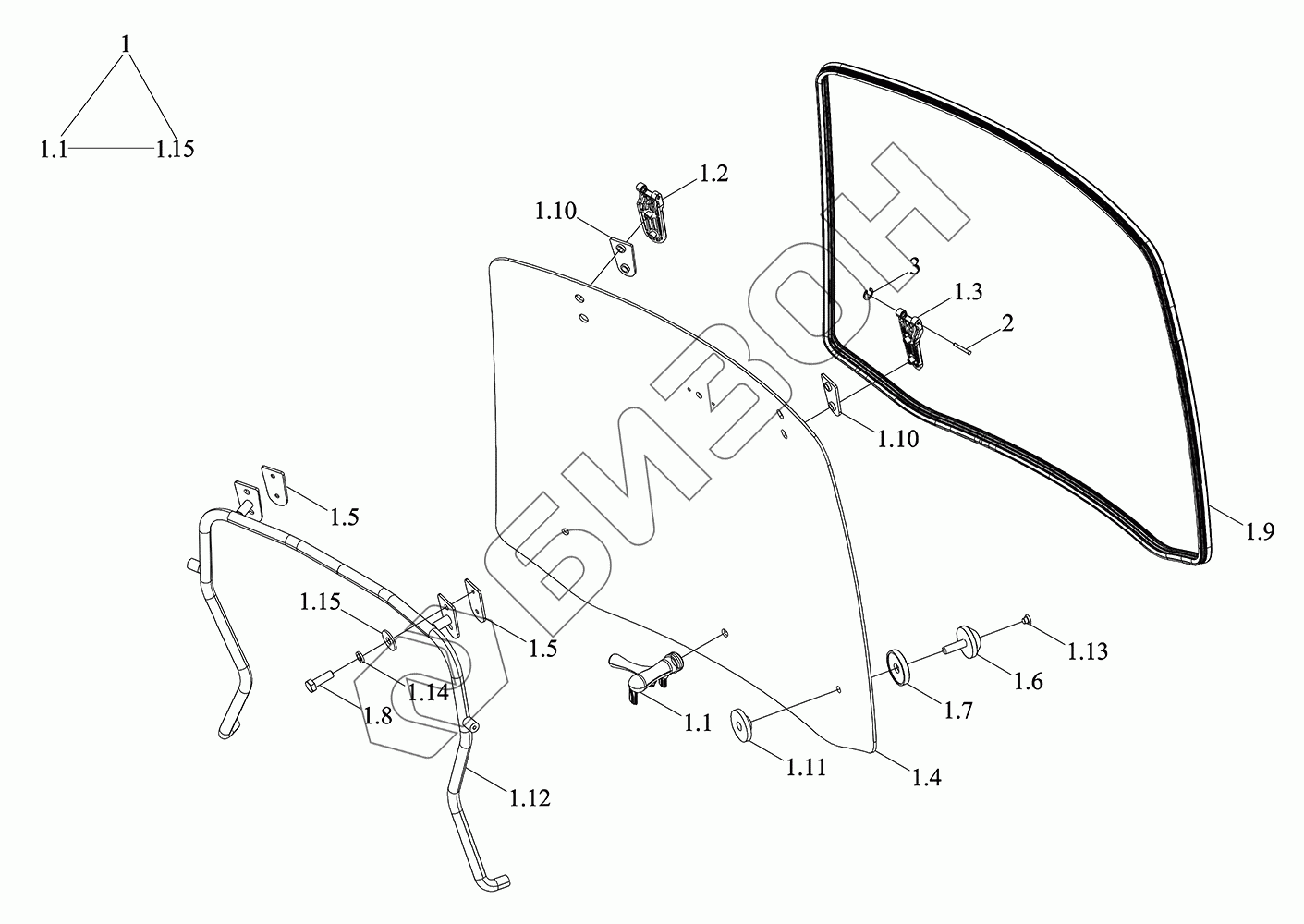

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TY3S451010000K	TY3S451010000K	Кабина в сборе	Загрузка ...
TY3S451012000K	TY3S451012000K	Остекление кабины	Загрузка ...
TS04451046000	TS04451046000	Стекло заднее ветровое в сборе	Загрузка ...
1	TS04451046100	Стекло в сборе	Загрузка ...
1.1	TS06451016109	Ручка	Загрузка ...
1.2	TS04451046111	Петля	Загрузка ...
1.3	TS04451046110	Петля	Загрузка ...
1.4	TS04451016101	Стекло заднее	Загрузка ...
1.5	TS06451016112	Подушка	Загрузка ...
1.6	TS04451013106	Болт	Загрузка ...
1.7	TD904.451C.2-10	Кольцо прокладочное	Загрузка ...
1.8	GBT5783-M8X25-8.8-A2L	Болт с шестигранной головкой	Загрузка ...
1.9	TS04451016108	Полоса уплотнительная	Загрузка ...
1.10	TS04451046113	Подушка	Загрузка ...
1.11	TD904.451C.2-09	Кольцо прокладочное	Загрузка ...
1.12	TS04451016102	Поручень	Загрузка ...
1.13	TS04451013109	Заглушка	Загрузка ...
1.14	GBT93-8-A0P	Гровер	Загрузка ...
1.15	GBT96.1-8-A3L	Шайба большая	Загрузка ...
2	TS06451016004	Ось	Загрузка ...
3	GBT896-6	Кольцо ограничительное	Загрузка ...
4	TS06451016001	Пружина	Загрузка ...
5	TS06451016003	Основание опорное	Загрузка ...
6	GBT818-M6X20-4.8	Винт	Загрузка ...
7	GBT93-6-A0P	Гровер	Загрузка ...
8	GBT97.1-6-A0P	Шайба плоская	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
