Графический каталог запасных частей к технике: LOVOL TM3Y1A804-001K. Внутренний молдинг

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2.1
2.1.1
2.1.2
2.1.3
2.1.4
2.1.5
2.2
2.2
2.3
2.4
2.4
2.5
2.6
2.6
3
3
3
3
3
3
3
3
3
4
4
5
6
7
8
9
9
10
11
12

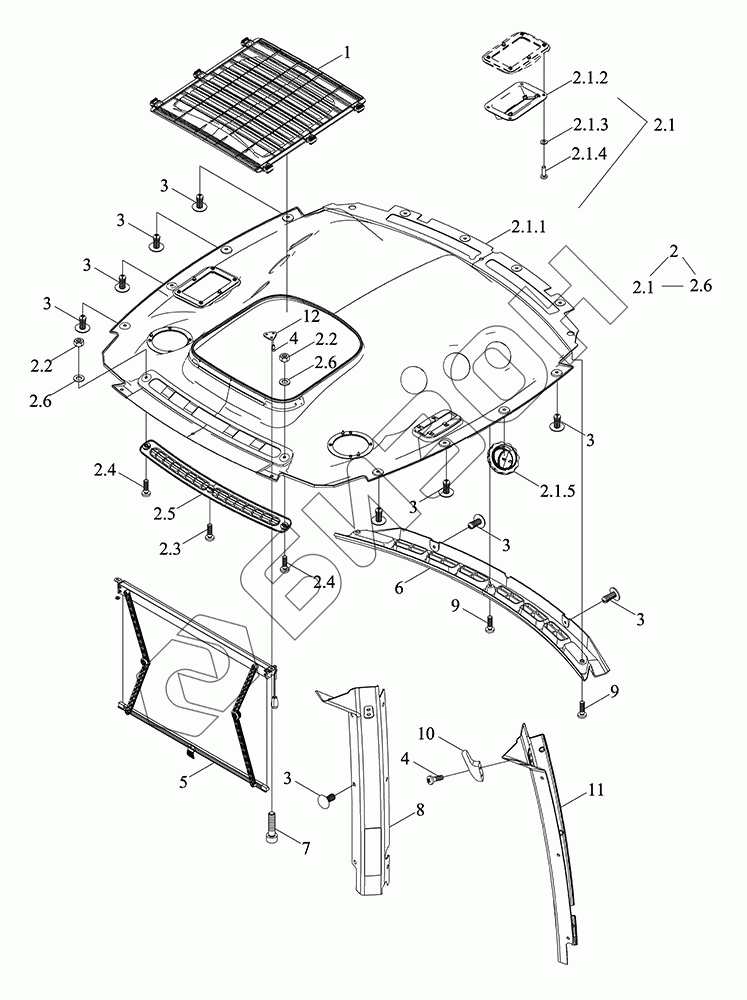

Позиция на иллюстрации Заводской номер детали Название детали Цена
TY3S453010000K TY3S453010000K Молдинг внутренний в сборе
Загрузка ...
1 TS04453017000 Козырек солнцезащитный
Загрузка ...
2 TS04453011000 Молдинг внутренний верхний
Загрузка ...
2.1 TS04453011001 Молдинг внутренний верхний
Загрузка ...
2.1.1 TS04453011006 Молдинг внутренний верхний
Загрузка ...
2.1.2 TS06453011005 Плита монтажная
Загрузка ...
2.1.3 GBT97.1-5-A3L Шайба плоская
Загрузка ...
2.1.4 GBT818-M5X16-4.8-A2L Винт
Загрузка ...
2.1.5 GE401Y.33.2.1-03 Выход воздуха
Загрузка ...
2.2 GBT6170-M5-8-A2L Гайка
Загрузка ...
2.3 GBT818-M5X16-4.8-A2L Винт
Загрузка ...
2.4 GBT818-M6X16-4.8-O Винт
Загрузка ...
2.5 TS04453011002 Дефлектор обдува
Загрузка ...
2.6 GBT96.1-5-A3L Шайба большая
Загрузка ...
3 Q69208 Клипса
Загрузка ...
4 GBT819.1-M6X16-4.8-A2L Винт с потайной головкой и поперечной канавкой
Загрузка ...
5 TB1S453030005 Козырек солнцезащитный
Загрузка ...
6 TS04453016000 Дефлектор
Загрузка ...
7 GBT70.1-M6X16-8.8-A2L Винт с цилиндрической головкой и внутренним шестигранником
Загрузка ...
8 TY3S453010003K Корпус
Загрузка ...
9 GBT818-M6X20-4.8-A2L Винт
Загрузка ...
10 BZF0045-001 Крючки для одежды
Загрузка ...
11 TS04453013400a Корпус
Загрузка ...
12 TB1S453030006 Плита монтажная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
