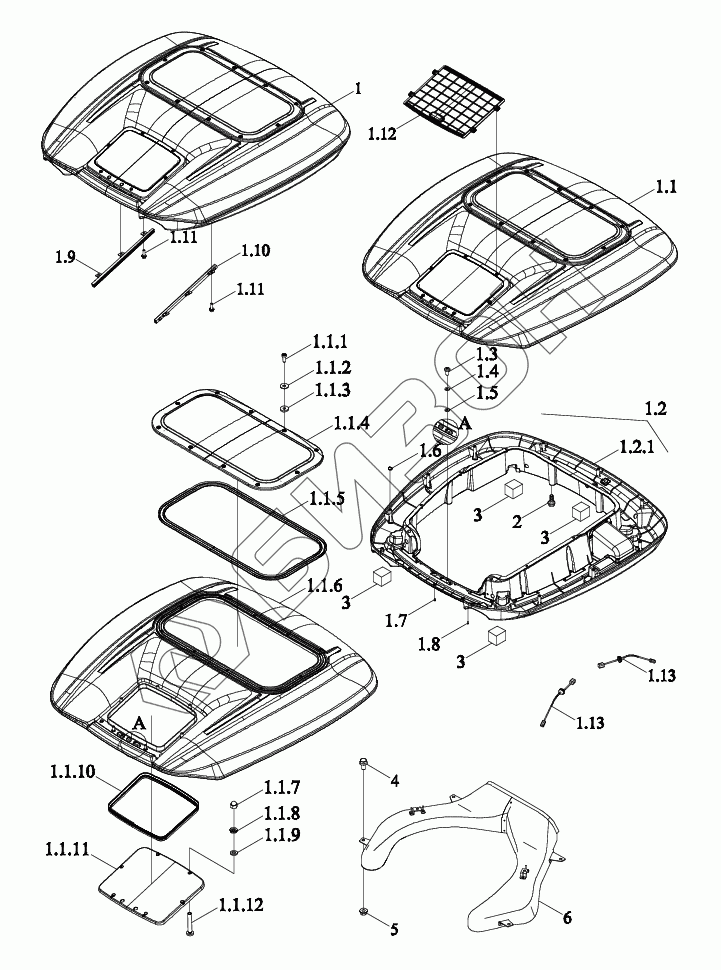

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Кабина 2
1
1.1
1.1.1
1.1.2
1.1.3
1.1.4
1.1.5
1.1.6
1.1.7
1.1.8
1.1.9
1.1.10
1.1.11
1.1.12
1.2
1.2.1
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.11
1.12
1.13
1.13
2
3
3
3
3
4
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM3Y451030000K | TM3Y451030000K | Кабина в сборе |
Загрузка ...
|
|
| TB3S451250003 | TB3S451250003 | Крышка |
Загрузка ...
|
|
| 1 | TB3S451255000 | Крышка |
Загрузка ...
|
|
| 1.1 | TB3S451255100 | Крышка |
Загрузка ...
|
|
| 1.1.1 | GBT70.2-M6X16-8.8-A2L | Винты с головкой под торцевой ключ |
Загрузка ...
|
|
| 1.1.2 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 1.1.3 | TS06453015001 | Прокладка уплотнения |
Загрузка ...
|
|
| 1.1.4 | TB3S451255102 | Слуховое окно |
Загрузка ...
|
|
| 1.1.5 | BZF0063-801 | Полоса уплотнительная |
Загрузка ...
|
|
| 1.1.6 | TB3S451255101 | Крышка |
Загрузка ...
|
|
| 1.1.7 | GBT802-M6-6 | Матка винта |
Загрузка ...
|
|
| 1.1.8 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 1.1.9 | TB3S451255106 | Резиновые прокладки |
Загрузка ...
|
|
| 1.1.10 | BZF0063-751 | Уплотнительная полоса |
Загрузка ...
|
|
| 1.1.11 | TB3S451255103 | Крышка |
Загрузка ...
|
|
| 1.1.12 | GBT818-M6X40-4.8-A2L | Винт |
Загрузка ...
|
|
| 1.2 | TB3S451255200 | Внутренняя прокладка |
Загрузка ...
|
|
| 1.2.1 | TB3S451255204 | Фильтроэлемент |
Загрузка ...
|
|
| 1.3 | GBT818-M8X16-4.8-A2L | Винт с поперечной канавкой |
Загрузка ...
|
|
| 1.4 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 1.5 | TB550.11E.1.2.5 | Шайба резиновая |
Загрузка ...
|
|
| 1.6 | TB3S451255209 | Архитектурнаякрышка |
Загрузка ...
|
|
| 1.7 | GBT845-ST4.8X13 | Само-выстукивая винт головки диска с поперечным пазом |
Загрузка ...
|
|
| 1.8 | GBT845-ST4.8X16 | Винт головки диска с поперечным пазом |
Загрузка ...
|
|
| 1.9 | TB3S451255400 | Направляющая |
Загрузка ...
|
|
| 1.10 | TB3S451255300 | Направляющая |
Загрузка ...
|
|
| 1.11 | GBT5789-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1.12 | TB3S453027000 | Стакан в |
Загрузка ...
|
|
| 1.13 | TB3S486030007 | Жгут проводов |
Загрузка ...
|
|
| 2 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TS06453015010 | Губки |
Загрузка ...
|
|
| 4 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 6 | TB3S451256000 | Воздуховодвсборе |
Загрузка ...
|
