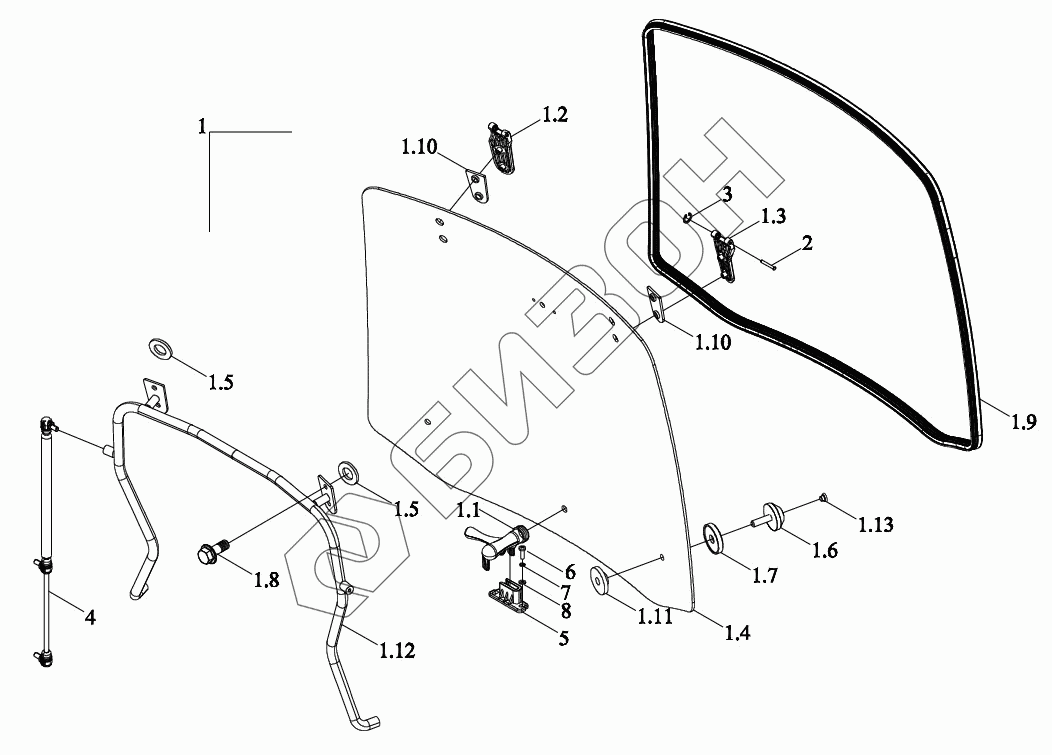

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Кабина 4
1
1.1
1.2
1.3
1.4
1.5
1.5
1.6
1.7
1.8
1.9
1.10
1.10
1.11
1.12
1.13
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM3Y451030000K | TM3Y451030000K | Кабина в сборе |
Загрузка ...
|
|
| TM3Y451032000K | TM3Y451032000K | Комплектующие кабины |
Загрузка ...
|
|
| TB1S451010042K | TB1S451010042K | Заднее ветровое стекло в сборе |
Загрузка ...
|
|
| 1 | TB1S451010043K | Жалюзи |
Загрузка ...
|
|
| 1.1 | TS06451016109 | Ручка |
Загрузка ...
|
|
| 1.2 | TS04451046130 | Шарнир |
Загрузка ...
|
|
| 1.3 | TS04451046120 | Шарнир |
Загрузка ...
|
|
| 1.4 | TB1S451010044K | Стекло |
Загрузка ...
|
|
| 1.5 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 1.6 | TS04451013106 | Болт |
Загрузка ...
|
|
| 1.7 | TD904.451C.2-10 | Кольцо прокладочное |
Загрузка ...
|
|
| 1.8 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1.9 | TS04451016108 | Полоса уплотнительная |
Загрузка ...
|
|
| 1.10 | TS04451046113 | Подушка |
Загрузка ...
|
|
| 1.11 | TD904.451C.2-09 | Кольцо прокладочное |
Загрузка ...
|
|
| 1.12 | TS04451016102 | Поручень |
Загрузка ...
|
|
| 1.13 | TS04451013109 | Заглушка |
Загрузка ...
|
|
| 2 | TS06451016004 | Ось |
Загрузка ...
|
|
| 3 | GBT896-6 | Кольцо ограничительное |
Загрузка ...
|
|
| 4 | BZF0102-201 | Пневматическая пружина |
Загрузка ...
|
|
| 5 | TS06451016003 | Основание опорное |
Загрузка ...
|
|
| 6 | GBT818-M6X20-4.8 | Винт |
Загрузка ...
|
|
| 7 | GBT93-6-A0P | Гровер |
Загрузка ...
|
|
| 8 | GBT97.1-6-A0P | Шайба плоская |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
