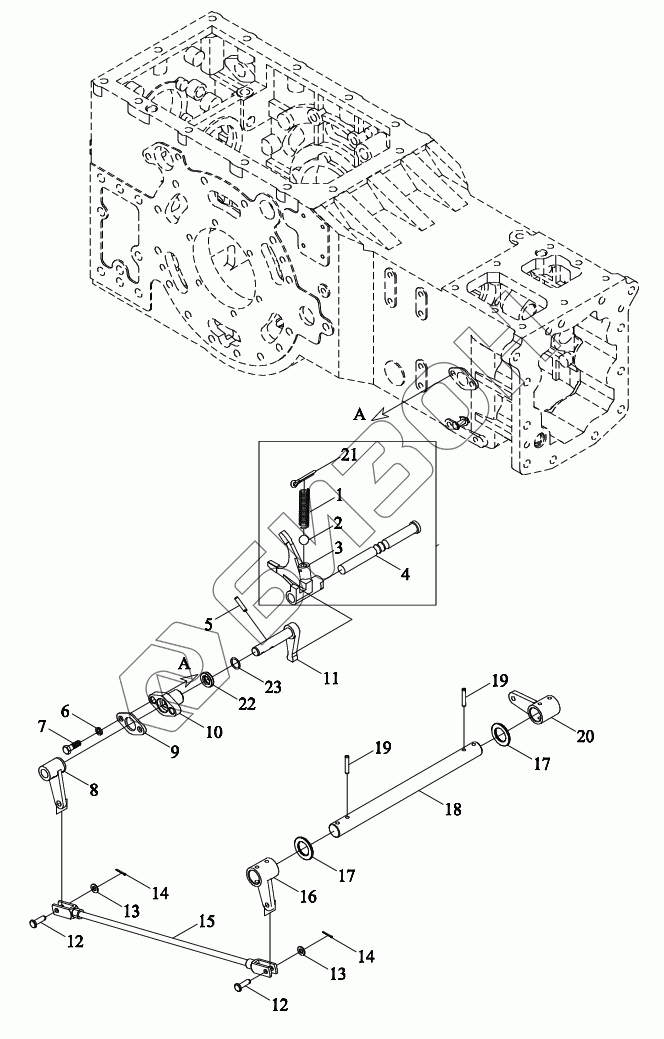

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Механизм управления челночным переключением передач 2
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
17
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S385010001K | TY3S385010001K | Передача челночная |
Загрузка ...
|
|
| TY3S385010000K | TY3S385010000K | Механизм управления челночным переключением передач в сборе |
Загрузка ...
|
|
| 1 | FT704.42B.163 | Пружина |
Загрузка ...
|
|
| 2 | GBT308-9.5-G100-b | Шарик стальной |
Загрузка ...
|
|
| 3 | TB704.385-01a | Вилка отводная |
Загрузка ...
|
|
| 4 | FT300.38J.203 | Ось вилки переключения |
Загрузка ...
|
|
| 5 | GBT879.3-6X28 | Штырь |
Загрузка ...
|
|
| 6 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 7 | TB400.385-09a | Болт |
Загрузка ...
|
|
| 8 | TY3S385010006K | Рычаг качающийся |
Загрузка ...
|
|
| 9 | TB554.385.3-03 | Скоба ограничительная |
Загрузка ...
|
|
| 10 | TB554.385A-01a | Втулка вала |
Загрузка ...
|
|
| 11 | TB554.385-01 | Рычаг качающийся |
Загрузка ...
|
|
| 12 | GBT882-B8X26-A3L | Ось |
Загрузка ...
|
|
| 13 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 14 | GBT91-2X16-A3L | Шплинт |
Загрузка ...
|
|
| 15 | TY3S385010007K | Тяга |
Загрузка ...
|
|
| 16 | TY3S385010005K | Рычаг качающийся |
Загрузка ...
|
|
| 17 | TE250.433C-02 | Прокладка |
Загрузка ...
|
|
| 18 | TY3S385010015K | Вал |
Загрузка ...
|
|
| 19 | GBT879.3-6X35 | Штырь |
Загрузка ...
|
|
| 20 | TY3S385010003K | Рычаг качающийся |
Загрузка ...
|
|
| 21 | GBT91-4X32-A3L | Шплинт |
Загрузка ...
|
|
| 22 | TS04413010018 | Сальник |
Загрузка ...
|
|
| 23 | GBT3452.1-16.0X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
