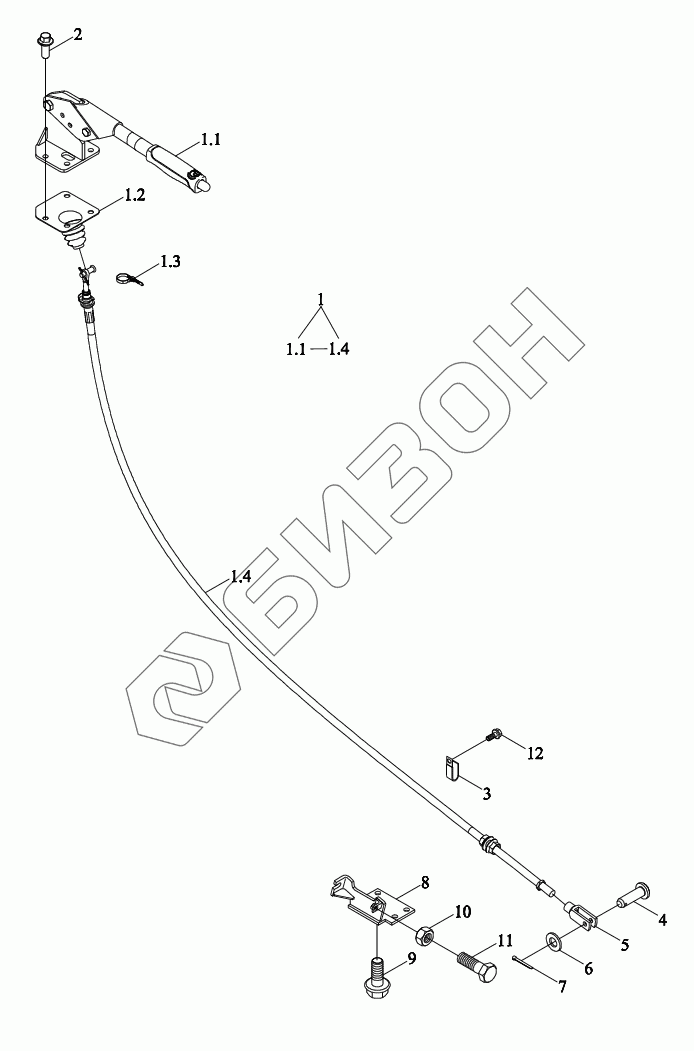

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Механизм управления сцеплением 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
2
3
4
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
TY3S212040000K TY3S212040000K Механизм управления сцеплением в сборе
Загрузка ...
TY3S212030014K TY3S212030014K Рычаг вспомогательный отжимный
Загрузка ...
1 TY3S212030009K Рычаг управления
Загрузка ...
1.1 TY3S212030010K Ручка
Загрузка ...
1.2 TP4M213010013 Уплотнение
Загрузка ...
1.3 Q67405100 Лента стяжная
Загрузка ...
1.4 TP4M213010010 Тяга привода вспомогательного сцепления
Загрузка ...
2 GBT16674.1-M8X20-8.8-A2L Болт с фланцем
Загрузка ...
3 TC03213010009 Скоба зажимная
Загрузка ...
4 GBT882-B8X26-A3L Ось
Загрузка ...
5 TE2S433010026K Вилка тяги
Загрузка ...
6 GBT97.1-8-A3L Шайба плоская
Загрузка ...
7 GBT91-2X25-A3L Шплинт
Загрузка ...
8 TY3S212030015K Плита упорная
Загрузка ...
9 GBT16674.1-M12X20-8.8-A3L Болт с фланцем
Загрузка ...
10 GBT6170-M8-8-A2L Гайка
Загрузка ...
11 GBT5783-M8X40-8.8-A2L Болт с шестигранной головкой
Загрузка ...
12 GBT16674.1-M10X16-8.8-A3L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
