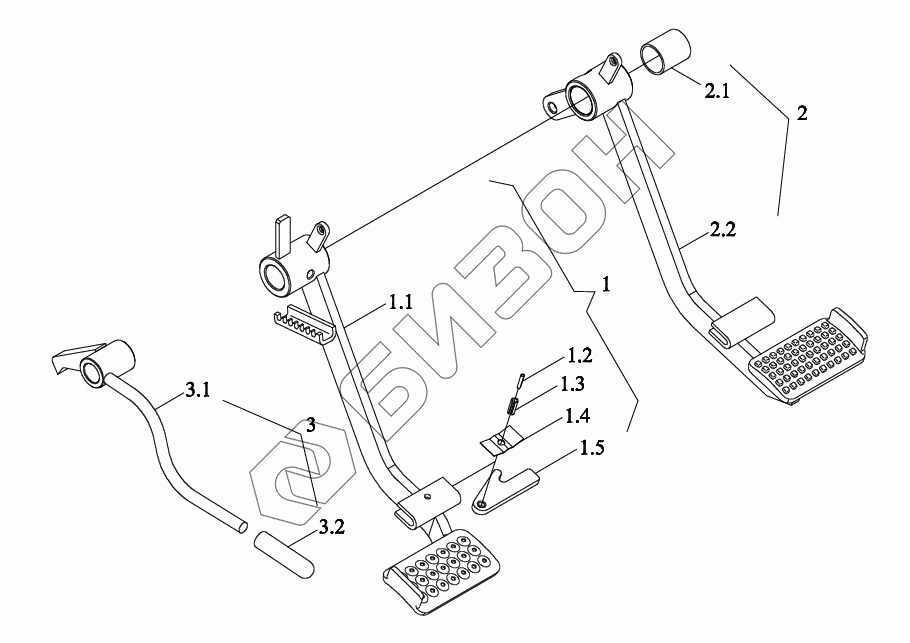

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Механизм управления тормозом 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.5
2
2.1
2.2
3
3.1
3.2
Позиция на иллюстрации Заводской номер детали Название детали Цена
TY3S433010000K TY3S433010000K Механизм управления тормозом в сборе
Загрузка ...
TY3S433010002K TY3S433010002K Управление тормозами
Загрузка ...
1 TP4M433010006 Подножка
Загрузка ...
1.1 TP4M433010007 Подножка
Загрузка ...
1.2 GBT879.2-3.5X18 Штырь цилиндрический эластичный
Загрузка ...
1.3 GBT879.1-6X18 Штырь цилиндрический эластичный
Загрузка ...
1.4 TB3C433020003 Пластина прижимная
Загрузка ...
1.5 TB3C433020004 Плита блокирующая
Загрузка ...
2 TP4M433010003 Подножка
Загрузка ...
2.1 TB604.433E.2-01 Втулка
Загрузка ...
2.2 TP4M433010004 Подножка
Загрузка ...
3 TP4M433010037 Ручка
Загрузка ...
3.1 TA700.431P.6-01 Рычаг
Загрузка ...
3.2 TP4M433010038 Ручка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
