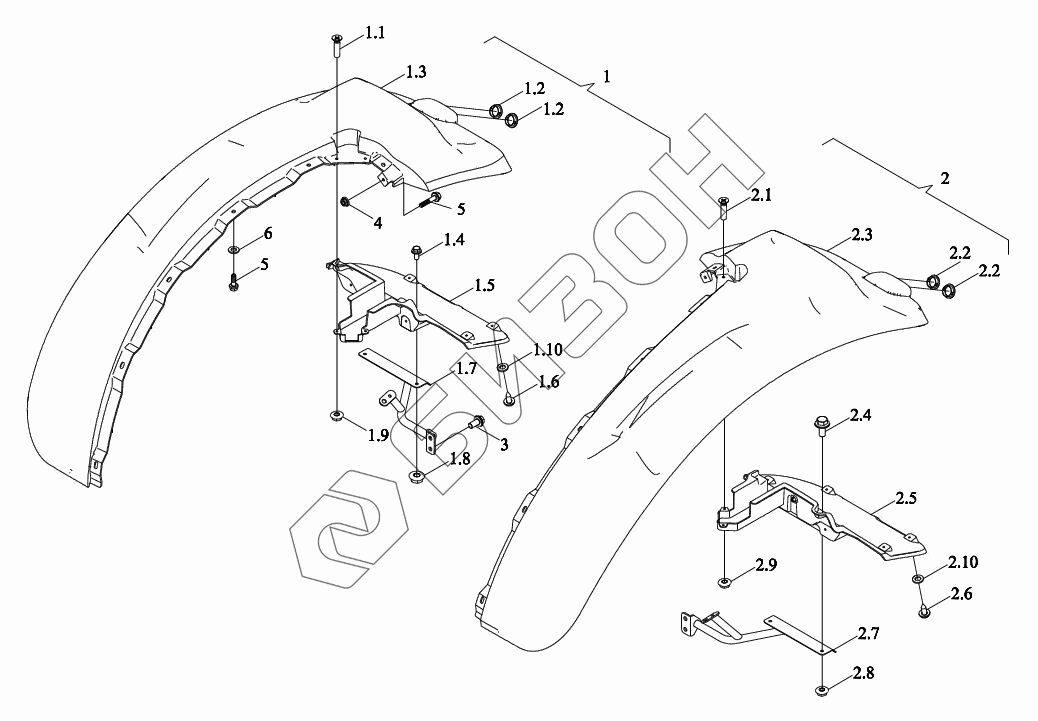

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Молдинг заднего брызговика
1
1.1
1.2
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
2
2.1
2.2
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
2.10
3
4
5
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4M455010000 | TP4M455010000 | Молдинг заднего брызговика в сборе |
Загрузка ...
|
|
| 1 | TP4M455010002 | Щиток грязевой |
Загрузка ...
|
|
| 1.1 | GBT819.1-M5X20-4.8-A2L | Винт с потайной головкой с поперечной канавкой |
Загрузка ...
|
|
| 1.2 | TP4M455010015 | Заглушка |
Загрузка ...
|
|
| 1.3 | TP4M455010004 | Плита правая |
Загрузка ...
|
|
| 1.4 | GBT16674.1-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1.5 | TP4M455010006 | Планка защитная |
Загрузка ...
|
|
| 1.6 | GBT845-ST4.2X13 | Саморез |
Загрузка ...
|
|
| 1.7 | TP4M455010013 | Рама монтажная |
Загрузка ...
|
|
| 1.8 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 1.9 | GBT6177.1-M5-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 1.10 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 2 | TP4M455010001 | Щиток грязевой |
Загрузка ...
|
|
| 2.1 | GBT819.1-M5X20-4.8-A2L | Винт с потайной головкой с поперечной канавкой |
Загрузка ...
|
|
| 2.2 | TP4M455010015 | Заглушка |
Загрузка ...
|
|
| 2.3 | TP4M455010003 | Плита |
Загрузка ...
|
|
| 2.4 | GBT16674.1-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2.5 | TP4M455010005 | Планка защитная |
Загрузка ...
|
|
| 2.6 | GBT845-ST4.2X13 | Саморез |
Загрузка ...
|
|
| 2.7 | TP4M455010007 | Рама монтажная |
Загрузка ...
|
|
| 2.8 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 2.9 | GBT6177.1-M5-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 2.10 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 3 | GBT16674.1-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 4 | GBT6177.1-M8-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 5 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT96.1-8-A2 | Шайба большая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
