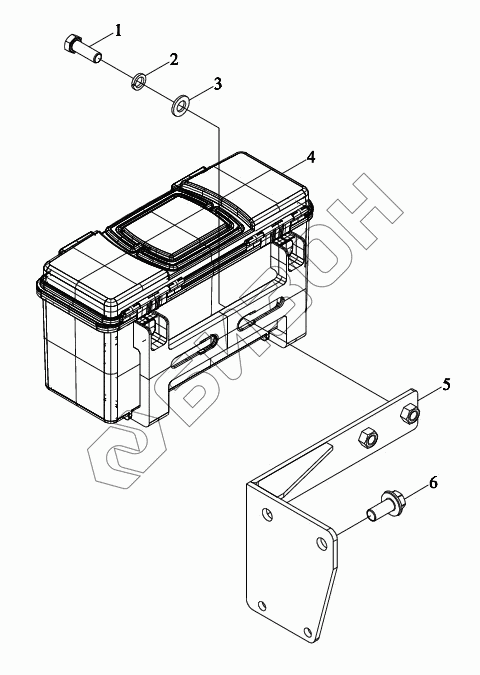

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Монтажный блок инструментального ящика

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
Позиция на иллюстрации Заводской номер детали Название детали Цена
TY3S490010000K TY3S490010000K Монтажный блок инструментального ящика в сборе
Загрузка ...
1 GBT5783-M12X35-8.8-A3L Болт
Загрузка ...
2 GBT93-12-A3L Гровер
Загрузка ...
3 GBT97.1-12-A3L Шайба плоская
Загрузка ...
4 TA820.49.1 Ящик инструментальный
Загрузка ...
5 TY3S490010001K Кронштейн монтажный сварной
Загрузка ...
6 GBT16674.1-M14X30-8.8-A3L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
