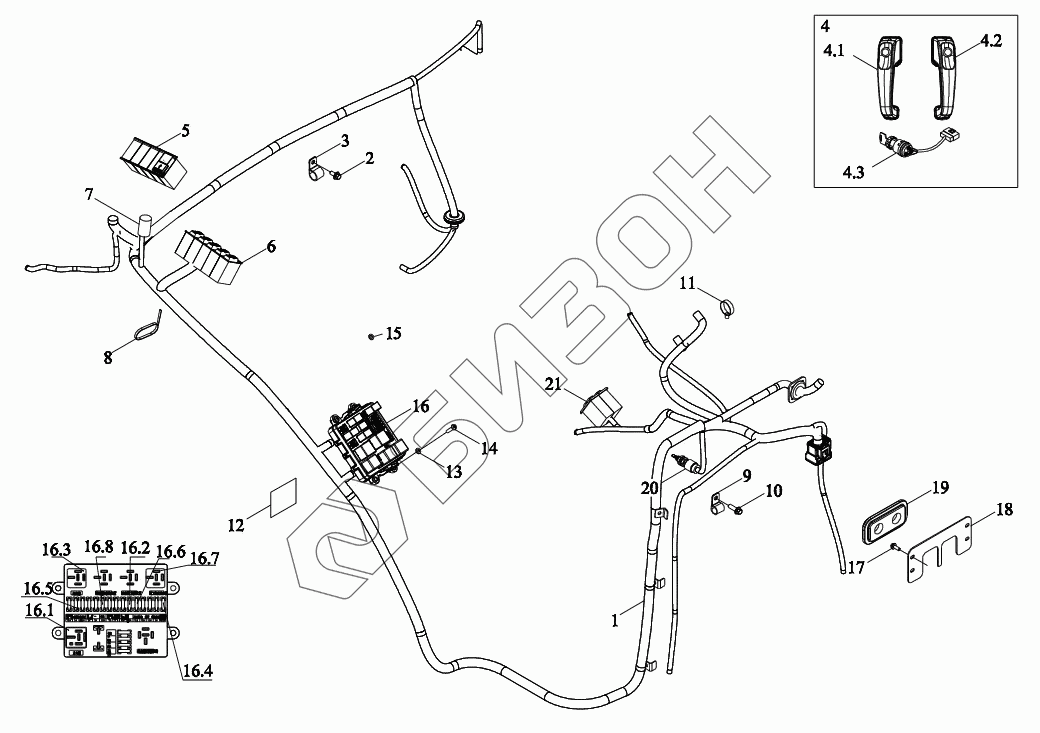

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Монтажный блок жгута проводов кузова
1
2
3
4
4.1
4.2
4.3
5
6
7
8
9
10
11
12
13
14
15
16
16.1
16.2
16.3
16.4
16.5
16.6
16.7
16.8
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM3Y482070000K | TM3Y482070000K | Монтажный блок жгута проводов кузова в сборе |
Загрузка ...
|
|
| 1 | TM3Y482070001K | Жгут проводов |
Загрузка ...
|
|
| 2 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TC05485040005 | Скоба зажимная |
Загрузка ...
|
|
| 4 | TN1S482100006 | Замок |
Загрузка ...
|
|
| 4.1 | TS04451013240 | Ручка |
Загрузка ...
|
|
| 4.2 | TS04451014240 | Ручка |
Загрузка ...
|
|
| 4.3 | TQ1S482030006 | Замок зажигания |
Загрузка ...
|
|
| 5 | TY3S482010003K | Выключатель |
Загрузка ...
|
|
| 6 | TY3S482010002K | Выключатель |
Загрузка ...
|
|
| 7 | GFL1801010009 | Руководство по эксплуатации |
Загрузка ...
|
|
| 8 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 9 | TS04481010006 | Скоба зажимная |
Загрузка ...
|
|
| 10 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 11 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 12 | TM3Y482010006K | Маркировка |
Загрузка ...
|
|
| 13 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 14 | GBT818-M6X25-4.8-A2L | Винт |
Загрузка ...
|
|
| 15 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 16 | TY3S482010005K | Коробка электрооборудования |
Загрузка ...
|
|
| 16.1 | TG4S482010005 | Реле главного питания |
Загрузка ...
|
|
| 16.2 | TD9600002200 | Защелка |
Загрузка ...
|
|
| 16.3 | TH04482020006 | Реле |
Загрузка ...
|
|
| 16.4 | TD9600001900 | Защелка |
Загрузка ...
|
|
| 16.5 | TD9600002100 | Защелка |
Загрузка ...
|
|
| 16.6 | TD9600002300 | Защелка |
Загрузка ...
|
|
| 16.7 | FT300.48D.2.2.2 | Реле |
Загрузка ...
|
|
| 16.8 | TD9600001800 | Защелка |
Загрузка ...
|
|
| 17 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | TS04482070005 | Пластинка крепёжная |
Загрузка ...
|
|
| 19 | TM3B482030002 | Манжета провода |
Загрузка ...
|
|
| 20 | RV03701000007 | Выключатель |
Загрузка ...
|
|
| 21 | TP4M482010004 | Выключатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
