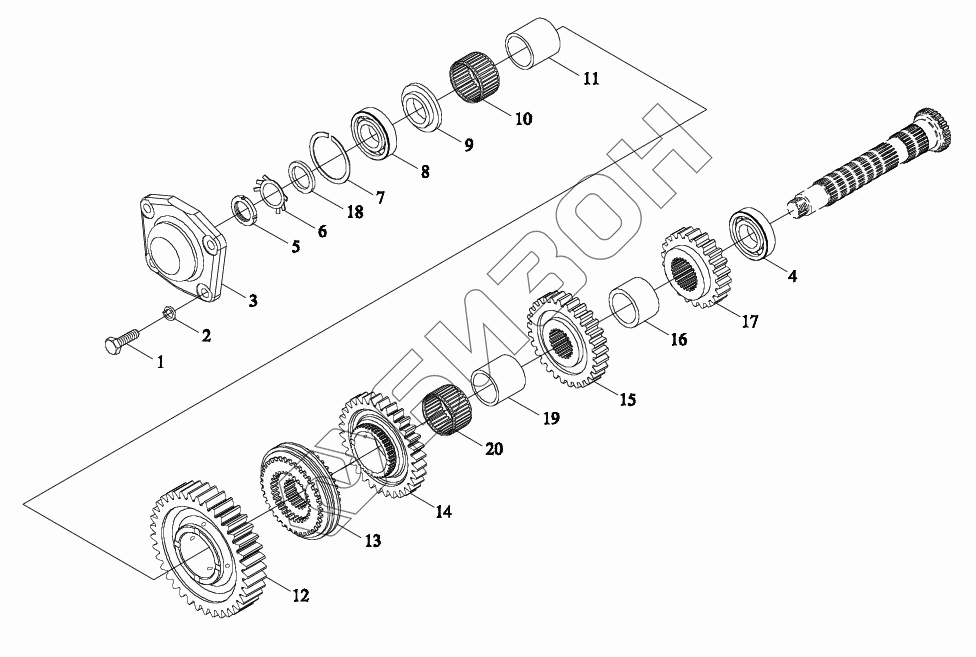

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Основная коробка передач 2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S372020000 | TY3S372020000 | Коробка передач основная в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 3 | TY3S372010002K | Крышка подшипника |
Загрузка ...
|
|
| 4 | GBT283-NUP208E | Подшипник |
Загрузка ...
|
|
| 5 | GBT812-M24X1.5 | Болт |
Загрузка ...
|
|
| 6 | GBT858-24 | Кольцо прокладочное |
Загрузка ...
|
|
| 7 | TB3S372020019 | Кольцо стопорное |
Загрузка ...
|
|
| 8 | TB3S372020013 | Подшипник |
Загрузка ...
|
|
| 9 | TB3S372020012 | Кольцо ограничительное |
Загрузка ...
|
|
| 10 | TB3S372020021 | Подшипник |
Загрузка ...
|
|
| 11 | TB3S372020009a | Втулка |
Загрузка ...
|
|
| 12 | TY3S372020003 | Колесо зубчатое |
Загрузка ...
|
|
| 13 | TB3S372020011 | Синхронизатор |
Загрузка ...
|
|
| 14 | TY3S372020005 | Колесо зубчатое |
Загрузка ...
|
|
| 15 | TY3S372020007 | Колесо зубчатое |
Загрузка ...
|
|
| 16 | TB3S372020014 | Втулка отсечная |
Загрузка ...
|
|
| 17 | TY3S372020008 | Колесо зубчатое |
Загрузка ...
|
|
| 18 | TB3S372020015 | Кольцо ограничительное |
Загрузка ...
|
|
| 19 | TB3S372020010a | Втулка |
Загрузка ...
|
|
| 20 | TB3S372020020 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
