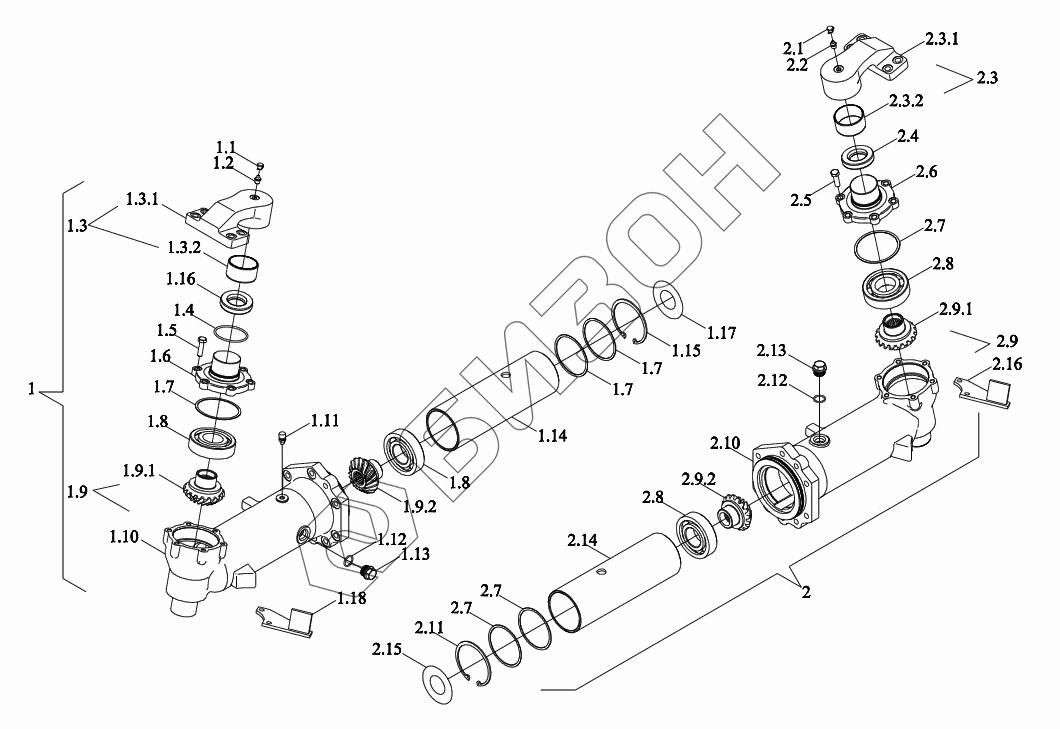

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Передний ведущий мост 5

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.3.1
1.3.2
1.4
1.5
1.6
1.7
1.7
1.7
1.8
1.8
1.9
1.9.1
1.9.2
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
2
2.1
2.2
2.3
2.3.1
2.3.2
2.4
2.5
2.6
2.7
2.7
2.7
2.8
2.8
2.9
2.9.1
2.9.2
2.10
2.11
2.12
2.13
2.14
2.15
2.16
Позиция на иллюстрации Заводской номер детали Название детали Цена
TY3S311020000K TY3S311020000K Мост передний ведущий в сборе
Загрузка ...
TY3S311020002K TY3S311020002K Мост приводной
Загрузка ...
1 TY3S311010003K Привод левый
Загрузка ...
1.1 TC02311170063 Колпачок пылезащитный
Загрузка ...
1.2 JBT7940.1-M10X1 Пресс-масленка
Загрузка ...
1.3 TY3S311010008K Крышка
Загрузка ...
1.3.1 TY3S311010006K Крышка
Загрузка ...
1.3.2 TH04311010044 Подшипник
Загрузка ...
1.4 TH04311010042 Подушка
Загрузка ...
1.5 GBT16674.1-M10X35-10.9-A3L Болт с фланцем
Загрузка ...
1.6 TH04311010045b Шейка опорная
Загрузка ...
1.7 TC02311010073 Прокладка регулировочная
Загрузка ...
1.8 GBT276-6309 Шарикоподшипник радиальный
Загрузка ...
1.9 TX1P311020013a Колесо зубчатое
Загрузка ...
1.9.1 TX1P311020018a Колесо зубчатое
Загрузка ...
1.9.2 TX1P311020017a Колесо зубчатое
Загрузка ...
1.10 TC03311370012d Корпус картера
Загрузка ...
1.11 TC05311090010 Сапун
Загрузка ...
1.12 GBT3452.1-21.2X2.65G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
1.13 TD904.311K.1-13 Пробка резьбовая
Загрузка ...
1.14 TC03311100025 Патрубок
Загрузка ...
1.15 GBT893.1-100 Кольцо эластичное стопорное для отверстий
Загрузка ...
1.16 GBT9877.1-FB60X80X8D Втулка уплотнительная
Загрузка ...
1.17 TH04311010037 Накладка для масла
Загрузка ...
1.18 TY3S311010007K Плита ограничительная
Загрузка ...
2 TY3S311010004K Привод правый
Загрузка ...
2.1 TC02311170063 Колпачок пылезащитный
Загрузка ...
2.2 JBT7940.1-M10X1 Пресс-масленка
Загрузка ...
2.3 TY3S311010009K Крышка
Загрузка ...
2.3.1 TY3S311010005K Крышка
Загрузка ...
2.3.2 TH04311010044 Подшипник
Загрузка ...
2.4 GBT9877.1-FB60X80X8D Втулка уплотнительная
Загрузка ...
2.5 GBT16674.1-M10X35-10.9-A3L Болт с фланцем
Загрузка ...
2.6 TH04311010045b Шейка опорная
Загрузка ...
2.7 TC02311010073 Прокладка регулировочная
Загрузка ...
2.8 GBT276-6309 Шарикоподшипник радиальный
Загрузка ...
2.9 TX1P311020013a Колесо зубчатое
Загрузка ...
2.9.1 TX1P311020018a Колесо зубчатое
Загрузка ...
2.9.2 TX1P311020017a Колесо зубчатое
Загрузка ...
2.10 TC03311370013b Корпус картера
Загрузка ...
2.11 GBT893.1-100 Кольцо эластичное стопорное для отверстий
Загрузка ...
2.12 GBT3452.1-21.2X2.65G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
2.13 TD904.311K.1-13 Пробка резьбовая
Загрузка ...
2.14 TC03311100025 Патрубок
Загрузка ...
2.15 TH04311010042 Подушка
Загрузка ...
2.16 TY3S311010010K Плита ограничительная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
