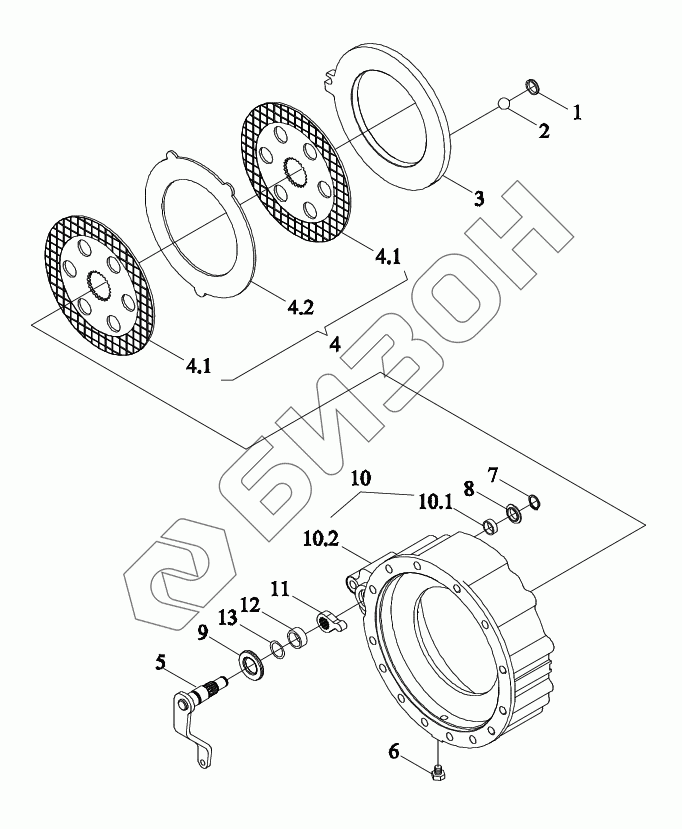

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Тормоз левый

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4.1
4.1
4.2
5
6
7
8
9
10
10.1
10.1
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
TB3S431010000K TB3S431010000K Тормоз левый в сборе
Загрузка ...
1 FT300.43.102 Пробка коническая
Загрузка ...
2 GBT308-18-G100-b Шарик стальной
Загрузка ...
3 TB3S431010003K Диск напорный
Загрузка ...
4 TB3S431010012K Перегородка фрикционной накладки
Загрузка ...
4.1 BZF0113.2-008 Пластинка фрикционная
Загрузка ...
4.2 BZF0113.2-108 Перегородки
Загрузка ...
5 TB3S431010009K Кривошип
Загрузка ...
6 GBT2878.4-M12-PLEH-A3L-NBR Ввёртыш
Загрузка ...
7 GBT894.1-18 Кольцо стопорное
Загрузка ...
8 FT300.43.109b Шайба
Загрузка ...
9 FT300.43.141 Сальник
Загрузка ...
10 TB3S431010002K Корпус картера
Загрузка ...
10.1 TB550.431.1-02 Втулка
Загрузка ...
10.2 TB3S431010001K Корпус картера
Загрузка ...
11 TB550.431-02a Втулка
Загрузка ...
12 FT300.43.107 Втулка
Загрузка ...
13 GBT3452.1-20.0X2.65G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
