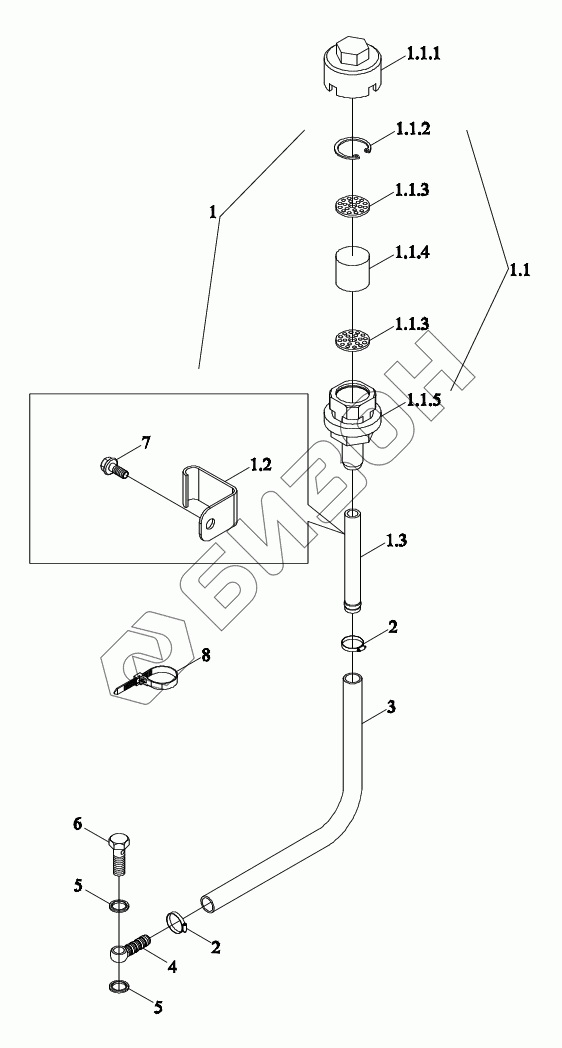

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Устройство вентиляции

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.1.1
1.1.2
1.1.3
1.1.3
1.1.4
1.1.5
1.2
1.3
2
2
3
4
5
5
6
7
8
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM3Y375010000 TM3Y375010000 Корпус
Загрузка ...
1 TB604.375.1 Корпус
Загрузка ...
1.1 TG1204.505.2 Сапун
Загрузка ...
1.1.1 FT700.55D.136 Крышка
Загрузка ...
1.1.2 GBT893.1-26 Кольцо эластичное стопорное для отверстий
Загрузка ...
1.1.3 FT650.40.167 Фильтр грубый
Загрузка ...
1.1.4 FT700.55D.109 Фильтроэлемент
Загрузка ...
1.1.5 TG1204.505.2-01 Корпус
Загрузка ...
1.2 TB604.375.1-01 Плита монтажная
Загрузка ...
1.3 TB704.374.1-01 Трубка вентиляционная
Загрузка ...
2 Q67516 Хомут
Загрузка ...
3 TC05385010001 Шланг
Загрузка ...
4 FT65.37.186 Штуцеры трубы
Загрузка ...
5 JB982-14 Шайба комбинированная уплотнительная
Загрузка ...
6 FT800.40.172 Болт полый
Загрузка ...
7 GBT16674.1-M6X20-8.8-A2L Болт с фланцем
Загрузка ...
8 Q67407200 Лента стяжная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
