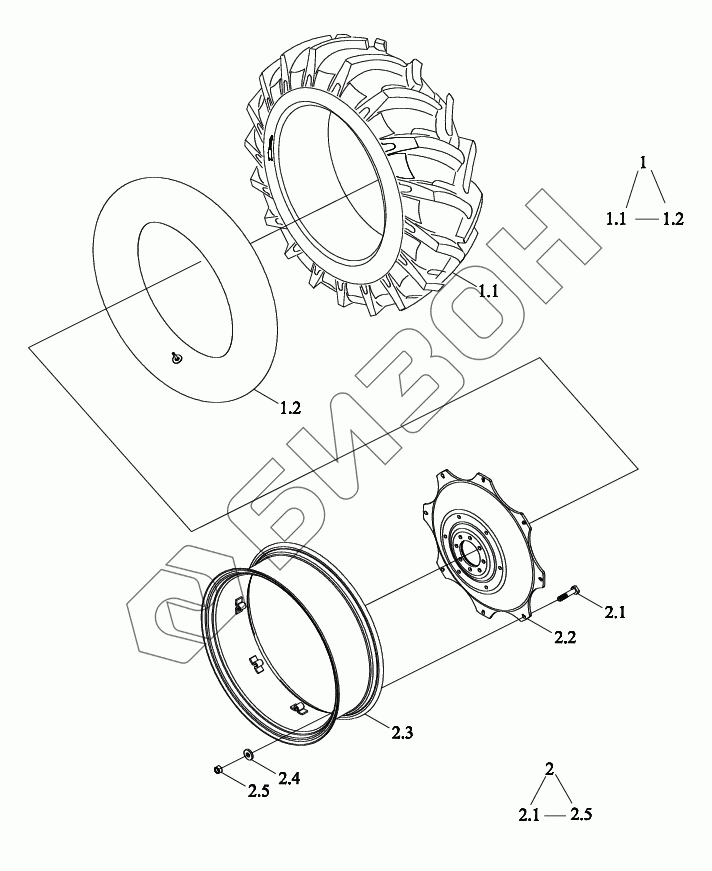

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Заднее колесо

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
2
2.1
2.2
2.3
2.4
2.5
Позиция на иллюстрации Заводской номер детали Название детали Цена
FT804.34F.001 FT804.34F.001 Колесо заднее ведущее в сборе
Загрузка ...
1 TD804.34B.2 Камера и покрышка
Загрузка ...
1.1 GBT2979-16.9-34-10PR-R Покрышка
Загрузка ...
1.2 GBT2979-16.9-34-R Камера
Загрузка ...
2 FT804.34F.011 Обод и спица
Загрузка ...
2.1 FT804.34.107 Болт
Загрузка ...
2.2 FT804.34.013a Диск в сборе
Загрузка ...
2.3 FT804.34F.012 Обод колеса
Загрузка ...
2.4 FT800.34.108 Шайба плоская
Загрузка ...
2.5 GBT6171-M16X1.5-10-A3L Гайка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
