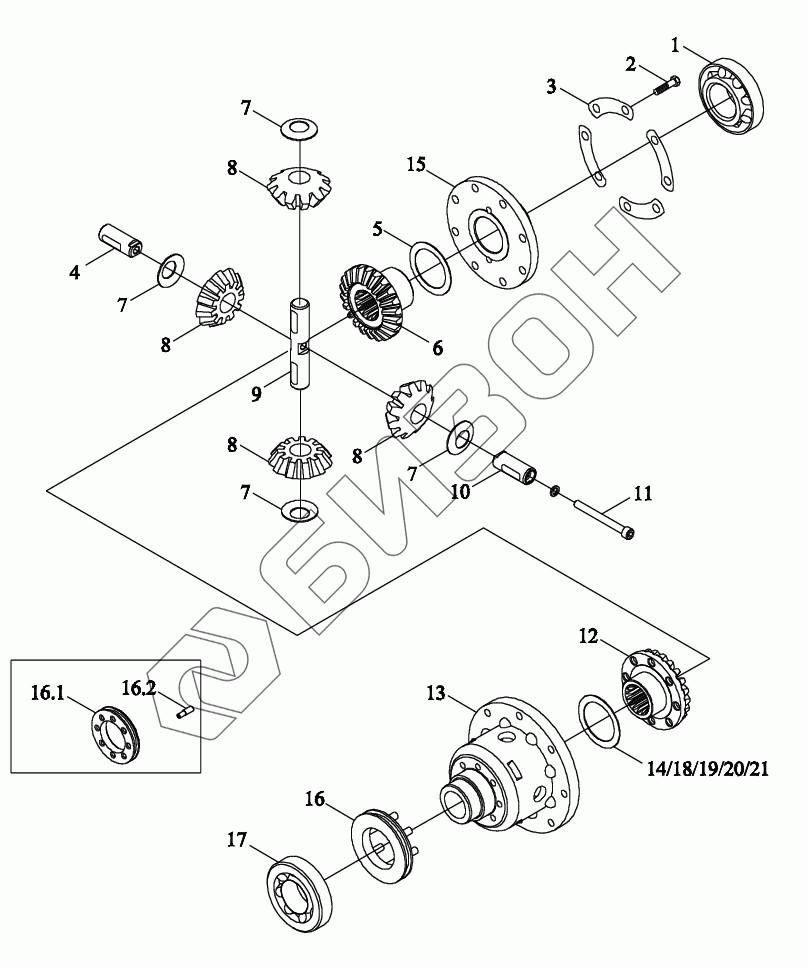

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Задняя центральная передача 2
1
2
3
4
5
6
7
7
7
7
8
8
8
8
9
10
11
12
13
14
15
16
16.1
16.2
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB3S382040000K | TB3S382040000K | Передача задняя центральная в сборе |
Загрузка ...
|
|
| TB3S382040001K | TB3S382040001K | Механизм дифференциальный |
Загрузка ...
|
|
| 1 | GBT297-33115 | Подшипники конические роликовые |
Загрузка ...
|
|
| 2 | GBT5786-M12X1.5X35-10.9-O | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3 | TB3S382040021K | Подушка |
Загрузка ...
|
|
| 4 | TB3S382040012K | Штырь короткий |
Загрузка ...
|
|
| 5 | TB3S382040015K | Подушка |
Загрузка ...
|
|
| 6 | TB3S382040010K | Колесо зубчатое |
Загрузка ...
|
|
| 7 | FT300.38.148 | Подушка |
Загрузка ...
|
|
| 8 | TB3S382040035K | Колесо зубчатое |
Загрузка ...
|
|
| 9 | TB3S382040014K | Вал |
Загрузка ...
|
|
| 10 | TB3S382040013K | Штырь короткий |
Загрузка ...
|
|
| 11 | GBT70.1-M10X100-10.9-O | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 12 | TB3S382040011K | Колесо зубчатое |
Загрузка ...
|
|
| 13 | TB3S382040032K | Корпус картера |
Загрузка ...
|
|
| 14 | TB3S382040016K | Подушка |
Загрузка ...
|
|
| 15 | TB3S382040030K | Станина зубчатая |
Загрузка ...
|
|
| 16 | TB3S382040008K | Замок дифференциальный |
Загрузка ...
|
|
| 16.1 | TB3S382040009K | Замок дифференциальный |
Загрузка ...
|
|
| 16.2 | FT300.38.156 | Штырь запирающий |
Загрузка ...
|
|
| 17 | GBT297-33013 | Подшипники конические роликовые |
Загрузка ...
|
|
| 18 | TB3S382040017K | Подушка |
Загрузка ...
|
|
| 19 | TB3S382040018K | Подушка |
Загрузка ...
|
|
| 20 | TB3S382040019K | Подушка |
Загрузка ...
|
|
| 21 | TB3S382040020K | Подушка |
Загрузка ...
|
