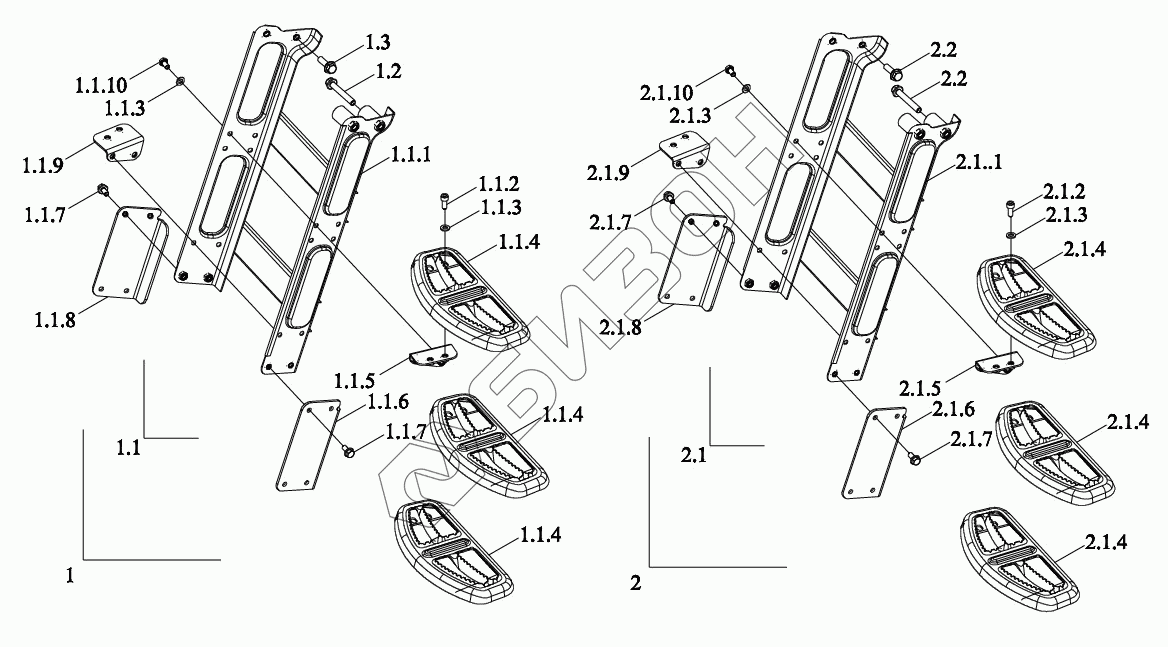

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Лестница

Тип техники

Марка

Модель

Схема

1.1

1.1.1

1.1.2

1.1.3

1.1.4

1.1.5

1.1.6

1.1.7

1.1.8

1.1.9

1.1.10

1.2

1.3

2.1

2.1.1

2.1.2

2.1.3

2.1.4

2.1.5

2.1.6

2.1.7

2.1.8

2.1.9

2.1.10

2.2

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM3Y451030000K	TM3Y451030000K	Кабина в сборе	Загрузка ...
1	TY3S451010036K	Лестница	Загрузка ...
1.1	TY3S451010120K	Кронштейн фонаря	Загрузка ...
1.1.1	TY3S451010121K	Кронштейн фонаря	Загрузка ...
1.1.2	GBT70.1-M8X20-8.8-A2L	Винт с цилиндрической головкой и внутренним шестигранником	Загрузка ...
1.1.3	GBT97.1-8-A3L	Шайба плоская	Загрузка ...
1.1.4	TS06451017100a	Лестница посадочная	Загрузка ...
1.1.5	TS04451017115	Кронштейн	Загрузка ...
1.1.6	TC03452047209	Плита соединительная	Загрузка ...
1.1.7	GBT5789-M8X16-8.8-A2L	Болт с фланцем	Загрузка ...
1.1.8	TC03452047208	Плита соединительная	Загрузка ...
1.1.9	TS04451017116	Кронштейн	Загрузка ...
1.1.10	GBT5783-M8X16-10.9-A2L	Болт с шестигранной головкой	Загрузка ...
1.2	GBT5789-M10X65-8.8-A3L	Болт стороны фланца наговора	Загрузка ...
1.3	GBT5789-M10X35-8.8-A3L	Болт с фланцем	Загрузка ...
2	TC03452047200	Лестница посадочная	Загрузка ...
2.1	TC03452047206	Лестница посадочная	Загрузка ...
2.1.1	TC03452047201	Лестница	Загрузка ...
2.1.2	GBT70.1-M8X20-8.8-A2L	Винт с цилиндрической головкой и внутренним шестигранником	Загрузка ...
2.1.3	GBT97.1-8-A3L	Шайба плоская	Загрузка ...
2.1.4	TS06451017100a	Лестница посадочная	Загрузка ...
2.1.5	TS04451017115	Кронштейн	Загрузка ...
2.1.6	TC03452047209	Плита соединительная	Загрузка ...
2.1.7	GBT5789-M8X16-8.8-A2L	Болт с фланцем	Загрузка ...
2.1.8	TC03452047208	Плита соединительная	Загрузка ...
2.1.9	TS04451017116	Кронштейн	Загрузка ...
2.1.10	GBT5783-M8X16-10.9-A2L	Болт с шестигранной головкой	Загрузка ...
2.2	GBT16674.1-M10X50-8.8-A3L	Болт с фланцем	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
