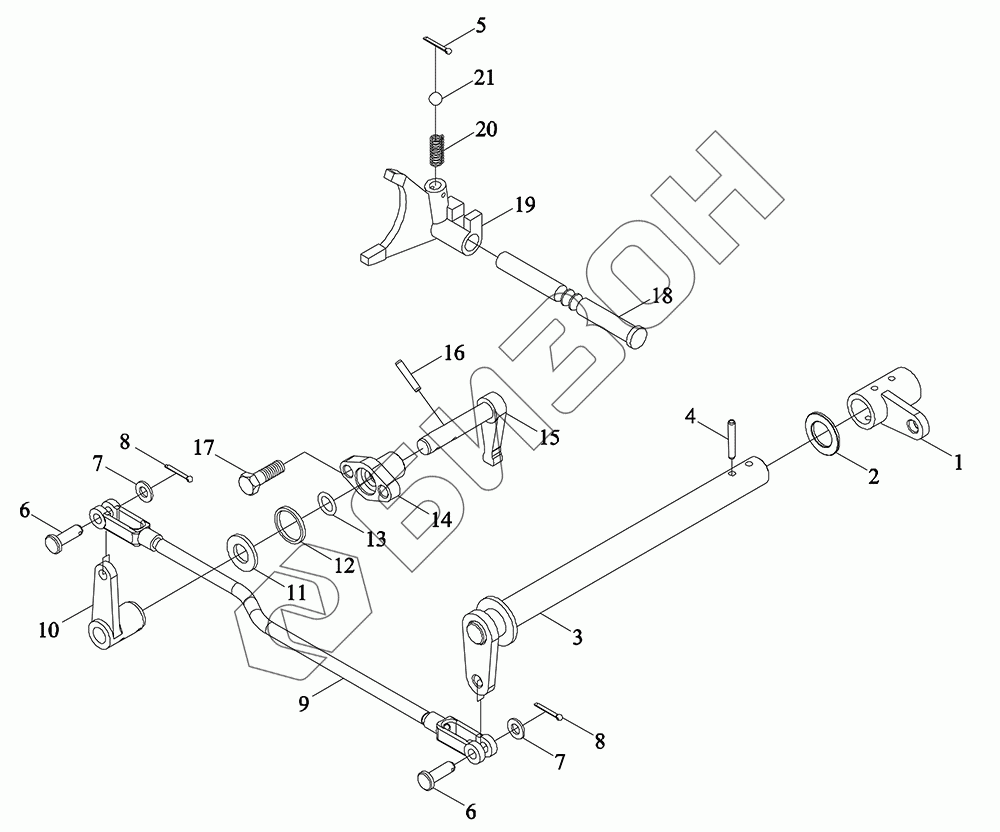

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Механизм управления челночным переключением передач
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S385010001 | TY3S385010001 | Передача челночная |
Загрузка ...
|
|
| 1 | TY3S385010012 | Рычаг качающийся |
Загрузка ...
|
|
| 2 | TE250.433C-02 | Прокладка |
Загрузка ...
|
|
| 3 | TY3S385010018 | Ось вращения переключения передачи челночного типа |
Загрузка ...
|
|
| 4 | GBT879.3-6X40 | Штырь |
Загрузка ...
|
|
| 5 | GBT91-4X32-A3L | Шплинт |
Загрузка ...
|
|
| 6 | GBT882-B10X32-A3L | Ось |
Загрузка ...
|
|
| 7 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 8 | GBT91-3.2X32-A3L | Шплинт |
Загрузка ...
|
|
| 9 | TY3S385010011 | Тяга |
Загрузка ...
|
|
| 10 | TB3S385010018K | Рука коромысла |
Загрузка ...
|
|
| 11 | TB554.385.3-03 | Скоба ограничительная |
Загрузка ...
|
|
| 12 | TS04413010018 | Сальник |
Загрузка ...
|
|
| 13 | GBT3452.1-16.0X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 14 | TB554.385A-01a | Втулка вала |
Загрузка ...
|
|
| 15 | TB554.385-01 | Рычаг качающийся |
Загрузка ...
|
|
| 16 | GBT879.3-6X28 | Штырь |
Загрузка ...
|
|
| 17 | TB400.385-09a | Болт |
Загрузка ...
|
|
| 18 | FT300.38J.203 | Ось вилки переключения |
Загрузка ...
|
|
| 19 | TB704.385-01a | Вилка отводная |
Загрузка ...
|
|
| 20 | FT300.37.135 | Пружина |
Загрузка ...
|
|
| 21 | GBT308-9.5-G100-b | Шарик стальной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
