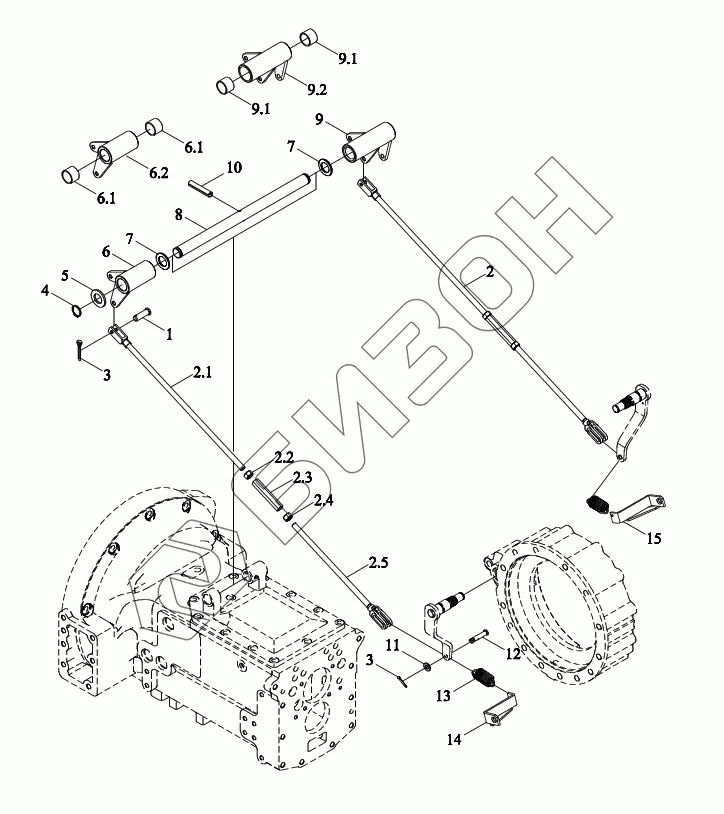

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Механизм управления тормозом 3
1
2
2.1
2.2
2.3
2.4
2.5
3
3
4
5
6
6
6.1
6.1
6.2
7
7
8
9
9.1
9.1
9.2
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TY3S433010000K | TY3S433010000K | Механизм управления тормозом в сборе |
Загрузка ...
|
|
| TY3S433010001K | TY3S433010001K | Управление тормозами |
Загрузка ...
|
|
| 1 | GBT882-B8X24-A3L | Ось |
Загрузка ...
|
|
| 2 | TY3S433010007K | Тяга тормозная |
Загрузка ...
|
|
| 2.1 | TY3S433010011K | Тяга |
Загрузка ...
|
|
| 2.2 | GBT6171-M12X1.5-LH-8-A3L | Гайка |
Загрузка ...
|
|
| 2.3 | TE354.433-03 | Стержень соединительный |
Загрузка ...
|
|
| 2.4 | GBT6171-M12X1.5-8-A3L | Гайка |
Загрузка ...
|
|
| 2.5 | TB704.433A.3 | Тяга тормозная |
Загрузка ...
|
|
| 3 | GBT91-3.2X22-A3L | Шплинт |
Загрузка ...
|
|
| 4 | GBT894.1-25 | Кольцо стопорное |
Загрузка ...
|
|
| 5 | GBT97.1-24-A3L | Шайба плоская |
Загрузка ...
|
|
| 6 | TY3S433010004K | Рычаг управления |
Загрузка ...
|
|
| 6 | TY3S433010015K | Рычаг управления |
Загрузка ...
|
|
| 6.1 | TC03371040021a | Втулка |
Загрузка ...
|
|
| 6.2 | TY3S433010009K | Втулка поворотная |
Загрузка ...
|
|
| 7 | TE250.433C-02 | Прокладка |
Загрузка ...
|
|
| 8 | TY3S433010006K | Вал центральный |
Загрузка ...
|
|
| 9 | TY3S433010005K | Втулка поворотная |
Загрузка ...
|
|
| 9.1 | TC03371040021a | Втулка |
Загрузка ...
|
|
| 9.2 | TY3S433010010K | Втулка поворотная |
Загрузка ...
|
|
| 10 | GBT879.3-8X35 | Штырь |
Загрузка ...
|
|
| 11 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 12 | TB704.433-04 | Штифт соединительный |
Загрузка ...
|
|
| 13 | TE250.212D-05 | Пружина |
Загрузка ...
|
|
| 14 | TB3S433020008K | Пластина навесная |
Загрузка ...
|
|
| 15 | TB3S433020011K | Пластина навесная |
Загрузка ...
|
