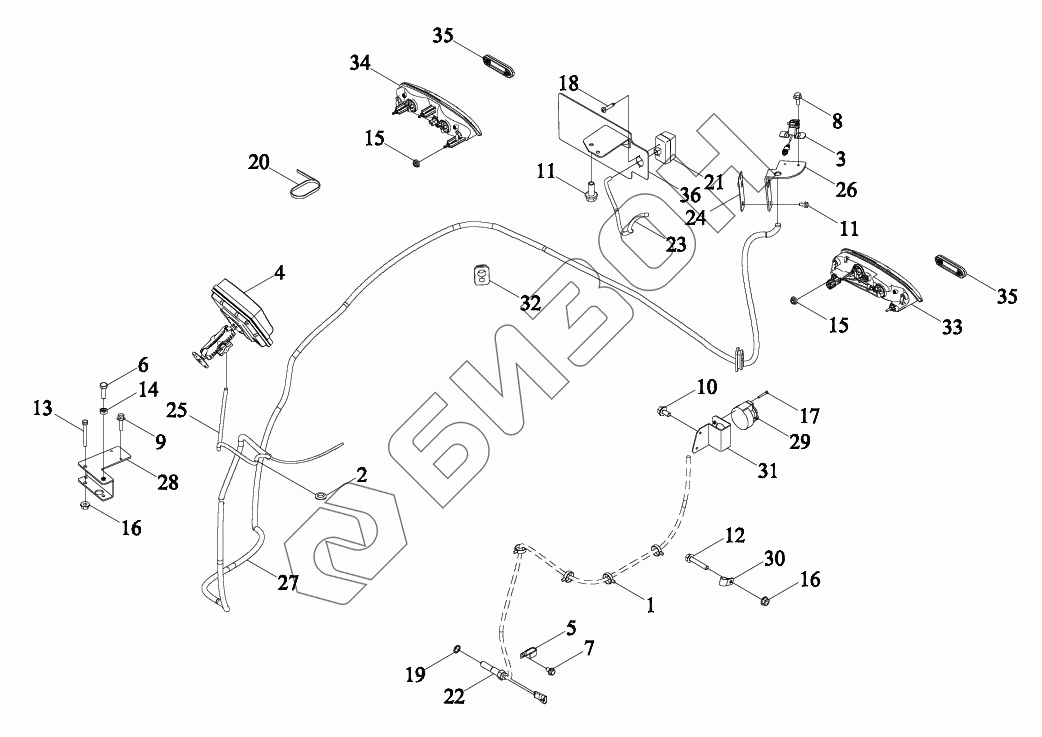

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Монтажный блок жгута провода заднего освещения
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM3Y484040000K | TM3Y484040000K | Монтажный блок жгута провода заднего освещения в сборе |
Загрузка ...
|
|
| 1 | 3203505D9-L | Стяжка кабельная |
Загрузка ...
|
|
| 2 | BZF0053-007 | Катушка 25X2-20 |
Загрузка ...
|
|
| 3 | BZF0077-003 | Камера |
Загрузка ...
|
|
| 4 | CR3E811020002 | Дисплей |
Загрузка ...
|
|
| 5 | FT304.48L.203 | Скоба зажимная |
Загрузка ...
|
|
| 6 | GBT5783-M6X20-8.8-A2L | Болт |
Загрузка ...
|
|
| 7 | GBT5789-M10X16-8.8-A3L | Болт с шестигранной головкой и фланцем M10X16-8.+J722:J8118-A3L |
Загрузка ...
|
|
| 8 | GBT5789-M5X12-8.8-A2L | Болт с шестигранной головкой и фланцем M5X12-8.8-A2L |
Загрузка ...
|
|
| 9 | GBT5789-M5X20-8.8-A2L | Болт с шестигранной головкой и фланцем M5X20-8.8-A2L |
Загрузка ...
|
|
| 10 | GBT5789-M6X12-8.8-A2L | Болт с шестигранной головкой и фланцем M6X12-8.8-A2L |
Загрузка ...
|
|
| 11 | GBT5789-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
|
| 12 | GBT5789-M8X45-8.8-A2L | Болт с шестигранной головкой и фланцем M8X45-8.8-A2L |
Загрузка ...
|
|
| 13 | GBT5789-M8X80-8.8-A2L | Болт с шестигранной головкой и фланцем M8X80-8.8-A2L |
Загрузка ...
|
|
| 14 | GBT6170-M6-8-A2L | Гайка шестигранная, тип 1 M6-8-A2L |
Загрузка ...
|
|
| 15 | GBT6177.1-M5-8-A2L | Гайка шестигранная с фланцем M5-8-A2L |
Загрузка ...
|
|
| 16 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 17 | GBT819.1-M5X35-4.8-A2L | Винт с потайной головкой и крестообразным шлицем M5X35-4.8-A2L |
Загрузка ...
|
|
| 18 | GBT845-ST3.5X16-A2L | Винт ST3.5X16-A2L |
Загрузка ...
|
|
| 19 | JBT982-18 | Шайба комбинированная уплотнительная 18 |
Загрузка ...
|
|
| 20 | Q67405200 | Стяжка пластиковая |
Загрузка ...
|
|
| 21 | TA700.484A.2.1 | Фонарь освещения номерного знака |
Загрузка ...
|
|
| 22 | TB3S482020005K | Датчик |
Загрузка ...
|
|
| 23 | TC05484150006K | Жгут переходной проводов освещения номерного знака |
Загрузка ...
|
|
| 24 | TC05484260010 | Подушка амортизационная |
Загрузка ...
|
|
| 25 | TD2S489010001 | Линия питания |
Загрузка ...
|
|
| 26 | TD2S489020002 | Кронштейн |
Загрузка ...
|
|
| 27 | TD2S489020005 | Фидер |
Загрузка ...
|
|
| 28 | TD2S489020006 | Кронштейн |
Загрузка ...
|
|
| 29 | TD900.484.2 | Розетка штепсельная заднего прицепа |
Загрузка ...
|
|
| 30 | TS04481010006 | Зажим для крепления жгута проводов |
Загрузка ...
|
|
| 31 | TS04484030006 | Плита монтажная |
Загрузка ...
|
|
| 32 | TS04486010010 | Шайба резиновая для прохождения проводов |
Загрузка ...
|
|
| 33 | TS06484020001K | Фара левая задняя в сборе |
Загрузка ...
|
|
| 34 | TS06484020002K | Фонарь правый задний в сборе |
Загрузка ...
|
|
| 35 | TS06484020003K | Отражатель |
Загрузка ...
|
|
| 36 | TY3S484030001K | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
