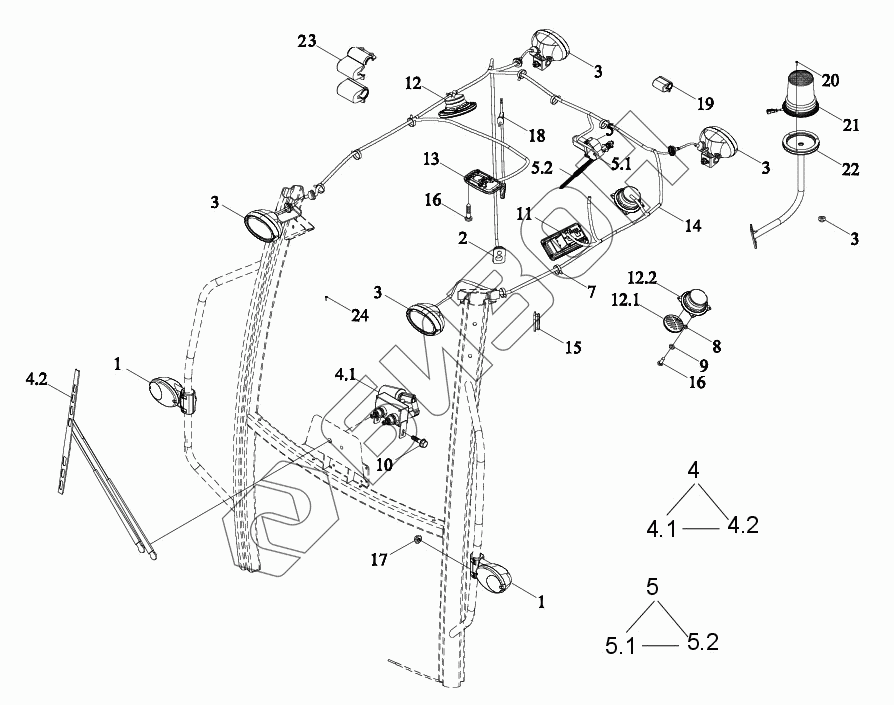

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Монтажный блок жгута проводов верхнего освещения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
3
3
3
3
4
4.1
4.2
5
5.1
5.2
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM3Y486020000K TM3Y486020000K Монтажный блок жгута проводов верхнего освещения в сборе
Загрузка ...
1 TS06486010001K Лампа поручня
Загрузка ...
2 TS04486010010 Уплотнение
Загрузка ...
3 TY3S486010001K Светильник переносный
Загрузка ...
4 BZF0073-101 Стеклоочиститель
Загрузка ...
4.1 TB3S486030003 Стеклоочиститель
Загрузка ...
4.2 TB3S486030006 Стержень
Загрузка ...
5 TB1S486010002K Стеклоочиститель задний в сборе
Загрузка ...
5.1 TB1S486010004K Электродвигатель стеклоочистителя
Загрузка ...
5.2 TK4860014000 Стеклоочиститель
Загрузка ...
7 3203505D9-L Держатель
Загрузка ...
8 GBT93-5-A3L Гровер
Загрузка ...
9 GBT97.1-5-A3L Шайба плоская
Загрузка ...
10 GBT5789-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
11 BZF0083-101 MP3
Загрузка ...
12 TS04486010003 Динамик
Загрузка ...
13 TM5X486010002 Светильник потолочный
Загрузка ...
14 TB3S486030001a Жгут проводов
Загрузка ...
15 TS04486010009 Уплотнение
Загрузка ...
16 GBT845-ST4.8X19 Саморез
Загрузка ...
17 GBT6177.1-M5-8-A2L Гайка с фланцем
Загрузка ...
18 GL06802020003 Антенна
Загрузка ...
19 TS04486010008 Крышка защитная
Загрузка ...
20 GBT823-M5X16-4.8-A2L Винт
Загрузка ...
21 TY3S486020001K Сигнализатор
Загрузка ...
22 TY3S486020002K Кронштейн
Загрузка ...
23 TD800.484B-03 Уплотнение
Загрузка ...
24 GBT818-M5X16-4.8-A2L Винт
Загрузка ...
25 TY3S486020006K Подушка амортизационная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
