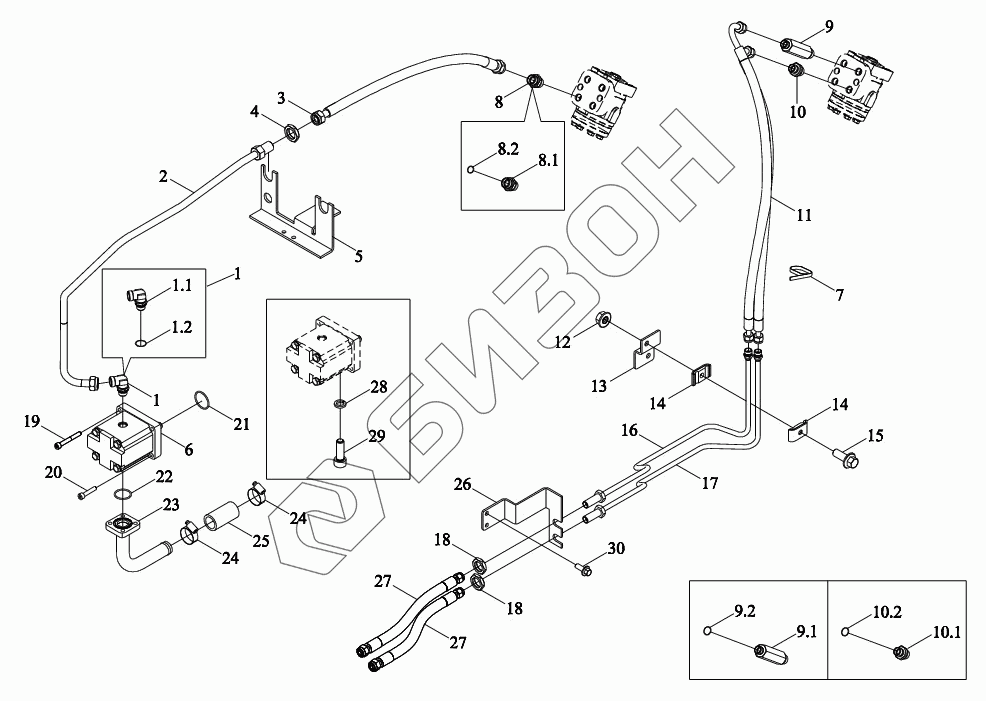

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Поворотный трубопровод 2
1
1
1.1
1.2
2
3
4
5
6
7
8
8.1
8.2
9
9.1
9.2
10
10.1
10.2
11
12
13
14
14
15
16
17
18
18
19
20
21
22
23
24
24
25
26
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM3Y402090000K | TM3Y402090000K | Трубопровод гидравлический поворотный в сборе |
Загрузка ...
|
|
| 1 | TC04582140012 | Штуцер соединительный |
Загрузка ...
|
|
| 1.1 | GBT3738-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 1.2 | TS09580010006 | Кольцо уплотнительное |
Загрузка ...
|
|
| 2 | TY3S402020005K | Труба отвода масла |
Загрузка ...
|
|
| 3 | TS17582050016 | Маслопровод |
Загрузка ...
|
|
| 4 | GBT3763-M22X1.5 | Гайка |
Загрузка ...
|
|
| 5 | TY3S402050004K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 6 | TX1P402010001 | Насос рулевого управления |
Загрузка ...
|
|
| 7 | Q67407200 | Лента стяжная |
Загрузка ...
|
|
| 8 | TC03402010002 | Штуцер соединительный |
Загрузка ...
|
|
| 8.1 | TS12402010003 | Штуцер |
Загрузка ...
|
|
| 8.2 | TS09580010007 | Кольцо уплотнительное |
Загрузка ...
|
|
| 9 | TC04402080010 | Штуцер соединительный |
Загрузка ...
|
|
| 9.1 | TC04402080011 | Штуцер соединительный |
Загрузка ...
|
|
| 9.2 | TS09580010007 | Кольцо уплотнительное |
Загрузка ...
|
|
| 10 | GE20D18.24.93.5 | Штуцер соединительный |
Загрузка ...
|
|
| 10.1 | GE20D18.24.93.5-01 | Штуцер соединительный |
Загрузка ...
|
|
| 10.2 | TS09580010007 | Кольцо уплотнительное |
Загрузка ...
|
|
| 11 | TY3S402010005 | Шланг резиновый |
Загрузка ...
|
|
| 12 | GBT6177.1-M10-10-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 13 | TY3S402020007K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 14 | TB3S402070017 | Зажим маслопровода и резиновая прокладка |
Загрузка ...
|
|
| 15 | GBT5789-M10X40-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 16 | TY3S402080005K | Труба |
Загрузка ...
|
|
| 17 | TY3S402080006K | Труба |
Загрузка ...
|
|
| 18 | GBT3763-M16X1.5 | Гайка |
Загрузка ...
|
|
| 19 | GBT70.1-M8X65-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 20 | GBT70.1-M8X40-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 21 | GBT3452.1-37.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 22 | GBT3452.1-32.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 23 | TM3Y402050001K | Труба масловсасывающая |
Загрузка ...
|
|
| 24 | Q67638 | Хомут шланга B-типа |
Загрузка ...
|
|
| 25 | TM3Y402050002K | Шланг резиновый |
Загрузка ...
|
|
| 26 | TY3S402080004K | Кронштейн |
Загрузка ...
|
|
| 27 | TY3S402080003K | Маслопровод |
Загрузка ...
|
|
| 28 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 29 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 30 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 31 | TY3S402090001K | Шланг резиновый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
