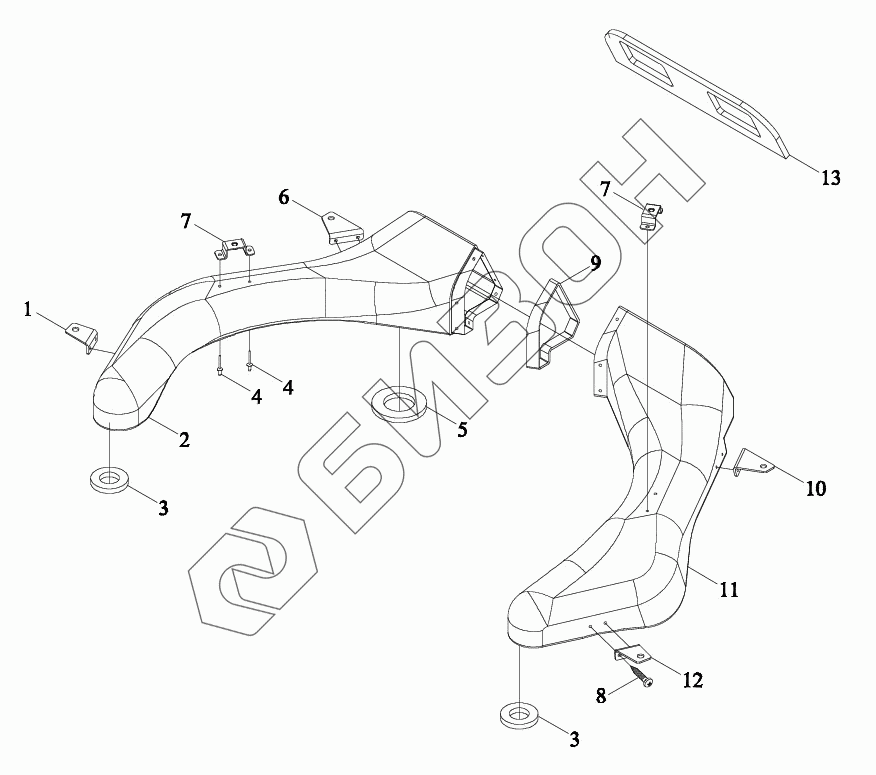

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Воздуховоды

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
4
5
6
7
7
8
9
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
TB3S451250003 TB3S451250003 Крышка
Загрузка ...
TM3Y451030000K TM3Y451030000K Кабина в сборе
Загрузка ...
TB3S451256000 TB3S451256000 Воздуховод в сборе
Загрузка ...
1 TB3S451256008 Плита монтажная
Загрузка ...
2 TB3S451256002 Трубка
Загрузка ...
3 TB3S451256014 Крышка герметическая
Загрузка ...
4 GBT12618-5X10 Заклёпка
Загрузка ...
5 TB3S451256013 Крышка герметическая
Загрузка ...
6 TB3S451256009 Плита монтажная
Загрузка ...
7 TB3S451256007 Плита монтажная
Загрузка ...
8 GBT845-ST5.5X16 Винт головки диска с поперечным пазом
Загрузка ...
9 TB3S451256012 Рычаг управления
Загрузка ...
10 TB3S451256005 Плита монтажная
Загрузка ...
11 TB3S451256001 Трубка
Загрузка ...
12 TB3S451256004 Плита монтажная
Загрузка ...
13 TB3S451256011 Губка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
