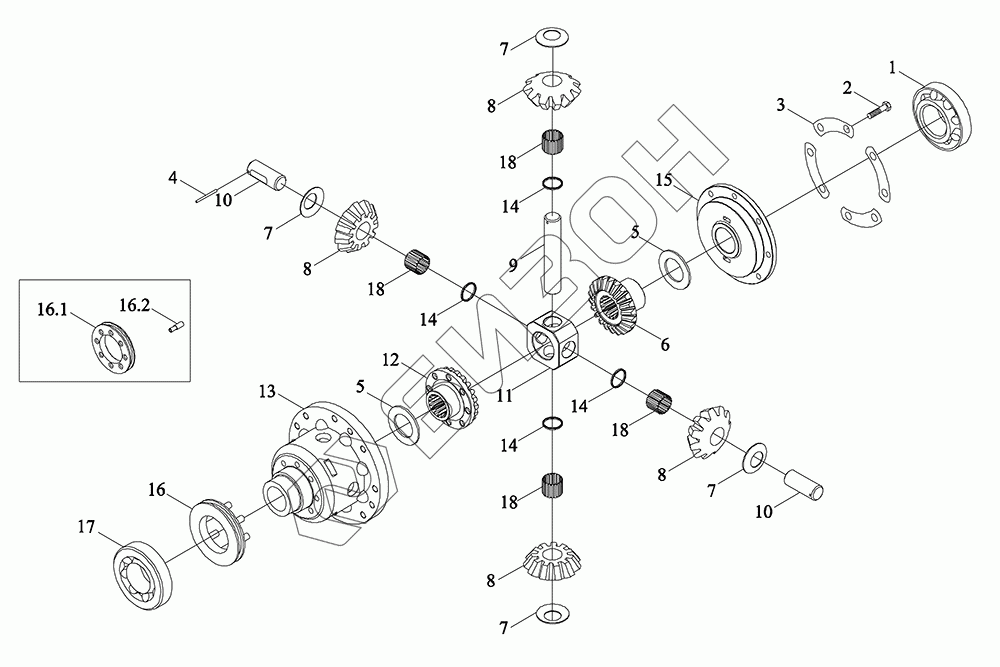

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-008K. Задняя центральная передача 2
1
2
3
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
7
7
7
7
8
8
8
8
9
10
10
11
12
13
14
14
14
14
15
16
16.1
16.2
17
18
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB3S382040000K | TB3S382040000K | Передача задняя центральная в сборе |
Загрузка ...
|
|
| TB3S382040001K | TB3S382040001K | Механизм дифференциальный |
Загрузка ...
|
|
| TM4X382040001 | TM4X382040001 | Большие и малые конические компоненты и дифференциальная сборка |
Загрузка ...
|
|
| 1 | GBT297-33013 | Подшипники конические роликовые |
Загрузка ...
|
|
| 2 | GBT5786-M12X1.5X35-10.9-O | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3 | TB3S382040031K | Пластина замочная |
Загрузка ...
|
|
| 4 | GBT119.2-6m6X70-A3L | Штифт цилиндрический |
Загрузка ...
|
|
| 5 | TB3S382040019K | Подушка |
Загрузка ...
|
|
| 5 | TB3S382040015K | Подушка |
Загрузка ...
|
|
| 5 | TB3S382040020K | Подушка |
Загрузка ...
|
|
| 5 | TB3S382040018K | Подушка |
Загрузка ...
|
|
| 5 | TB3S382040016K | Подушка |
Загрузка ...
|
|
| 5 | TB3S382040017K | Подушка |
Загрузка ...
|
|
| 6 | TB3S382040010K | Колесо зубчатое |
Загрузка ...
|
|
| 7 | TP4M382010020 | Подушка |
Загрузка ...
|
|
| 8 | TP4M382010018 | Колесо зубчатое |
Загрузка ...
|
|
| 9 | TP4M382010019 | Вал |
Загрузка ...
|
|
| 10 | TP4M382010021 | Вал шестеревочный |
Загрузка ...
|
|
| 11 | TP4M382010023 | Кольцо центральное |
Загрузка ...
|
|
| 12 | TB3S382040011K | Колесо зубчатое |
Загрузка ...
|
|
| 13 | TM4X382010001 | Корпус картера |
Загрузка ...
|
|
| 14 | TP4M382010022 | Втулка отсечная |
Загрузка ...
|
|
| 15 | TB3S382040030K | Станина зубчатая |
Загрузка ...
|
|
| 16 | TB3S382040008K | Замок дифференциальный |
Загрузка ...
|
|
| 16.1 | TB3S382040009K | Замок дифференциальный |
Загрузка ...
|
|
| 16.2 | FT300.38.156 | Штифт запирающий |
Загрузка ...
|
|
| 17 | GBT297-33115 | Подшипники конические роликовые |
Загрузка ...
|
|
| 18 | GBT20056-K25X29X23 | Роликоподшипник адиальный игольчатый с кронштейном |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
