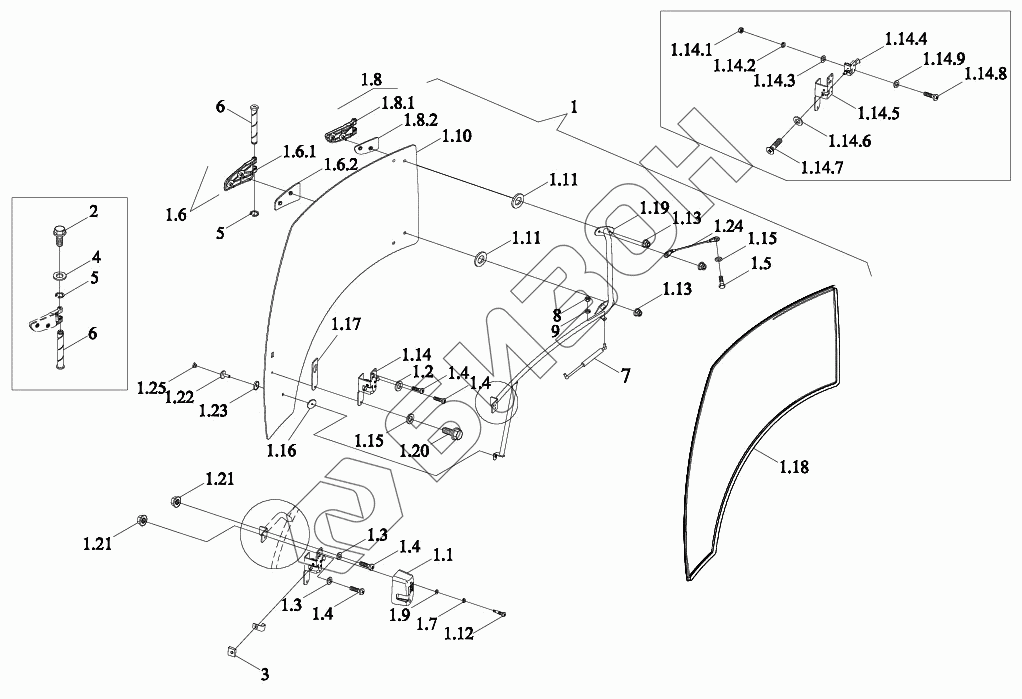

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-031K. Дверь правая

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.6.1

1.6.2

1.7

1.8

1.8.1

1.8.2

1.9

1.10

1.11

1.12

1.13

1.14

1.14.1

1.14.2

1.14.3

1.14.4

1.14.5

1.14.6

1.14.7

1.14.8

1.14.9

1.15

1.16

1.17

1.18

1.19

1.20

1.21

1.22

1.23

1.24

1.25

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM3Y451170000K	TM3Y451170000K	Кабина в сборе	Загрузка ...
TP4P451010006K	TP4P451010006K	Дверь кабины	Загрузка ...
TM3Y451032000K	TM3Y451032000K	Комплектующие кабины	Загрузка ...
1	TP4P451010007K	Дверь кабины	Загрузка ...
1.1	TS04451012136	Кожух - обтекатель	Загрузка ...
1.2	GBT5287-8-A2L	Кольцо прокладочное	Загрузка ...
1.3	GBT97.1-8-A3L	Шайба плоская 8-A3L	Загрузка ...
1.4	GBT818-M8X30-4.8-A2L	Винт M8X30-4.8-A2L	Загрузка ...
1.5	GBT5783-M6X16-8.8-A2L	Болт с шестигранной головкой M6X16-8.8-A2L	Загрузка ...
1.6	TS04451044224d	Петля	Загрузка ...
1.6.1	TS04451044222d	Шарнир	Загрузка ...
1.6.2	TS04451044112	Накладка петли правой двери нижняя внешняя резиновая	Загрузка ...
1.7	GBT93-6-A3L	Шайба стандартная пружинная 6-A3L	Загрузка ...
1.8	TS04451044223b	Петля	Загрузка ...
1.8.1	TS04451044221b	Шарнир	Загрузка ...
1.8.2	TS04451044111	Уплотнитель наружный петли левой двери нижний	Загрузка ...
1.9	GBT97.1-6-A3L	Шайба плоская 6-A3L	Загрузка ...
1.10	TB1S451010041K	Стекло	Загрузка ...
1.11	TS04451043110a	Прокладка hезиноваявнутри дверной петли	Загрузка ...
1.12	GBT818-M6X16-4.8-A2L	Винт с крестообразным шлицем и полукруглой головкой M6X16-4.8-A2L	Загрузка ...
1.13	GBT6183.1-M8-8-A2L	Контргайка с шестигранным фланцем и неметаллической вставкой M8-8-A2L	Загрузка ...
1.14	TS06451014017	Узел поставки штифта дверной петли	Загрузка ...
1.14.1	GBT6170-M6-8-A2L	Гайка шестигранная, тип 1 M6-8-A2L	Загрузка ...
1.14.2	GBT93-6-A3L	Шайба стандартная пружинная 6-A3L	Загрузка ...
1.14.3	GBT97.1-6-A3L	Шайба плоская 6-A3L	Загрузка ...
1.14.4	TS06451014210	Корпус замка правой двери в сборе	Загрузка ...
1.14.5	TS06451014116	Кронштейн монтажный замка правой двери	Загрузка ...
1.14.6	GBT956.1-6	Шайба коническая стопорная 6	Загрузка ...
1.14.7	GBT819.1-M6X16-4.8-A2L	Винт с крестообразным шлицем и потайной головкой M6X16-4.8-A2L	Загрузка ...
1.14.8	GBT818-M6X30-4.8-A2L	Винт с крестообразным шлицем и полукруглой головкой M6X30-4.8-A2L	Загрузка ...
1.14.9	GBT96.1-6-A3L	Шайба большая 6-A3L	Загрузка ...
1.15	GBT96.1-6-A3L	Шайба большая 6-A3L	Загрузка ...
1.16	TS04451013121	Подушка	Загрузка ...
1.17	TS04451013001	Прокладка кронштейна замка двери	Загрузка ...
1.18	TS04451013102	Полоса уплотнительная	Загрузка ...
1.19	TP4P451010008Ka	Поручень	Загрузка ...
1.20	GBT5789-M6X35-8.8-A2L	Болт с шестигранной головкой и фланцем M6X35-8.8-A2L	Загрузка ...
1.21	GBT6177.1-M8-8-A2L	Гайка шестигранная с фланцем M8-8-A2L	Загрузка ...
1.22	TS04451013106	Болт из литого пластика	Загрузка ...
1.23	TD904.451C.2-10	Прокладка стекла наружная	Загрузка ...
1.24	TS04451023006b	Трос двери ограничительный	Загрузка ...
1.25	TS04451013109	Заглушка болта пластиковая литая	Загрузка ...
1.26	GBT5789-M6X12-8.8-A2L	Болт с шестигранной головкой и фланцем M6X12-8.8-A2L	Загрузка ...
2	GBT16674.1-M6X12-8.8-A2L	Болт шестигранный фланцевый M6X12-8.8-A2L	Загрузка ...
3	TS04451013002	Гайка штифта замка двери	Загрузка ...
4	GBT96.1-6-A3L	Шайба большая 6-A3L	Загрузка ...
5	GBT896-12-A3L	Кольцо пружинное стопорное 12-A3L	Загрузка ...
6	TS06451013002a	Штифт дверной петли	Загрузка ...
7	TD2C451011001	Пружина дверная пневматическая (с вытяжным пазом)	Загрузка ...
8	GBT6170-M8-8-A2L	Гайка шестигранная, тип 1 M8-8-A2L	Загрузка ...
9	GBT93-8-A3L	Шайба стандартная пружинная 8-A3L	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
