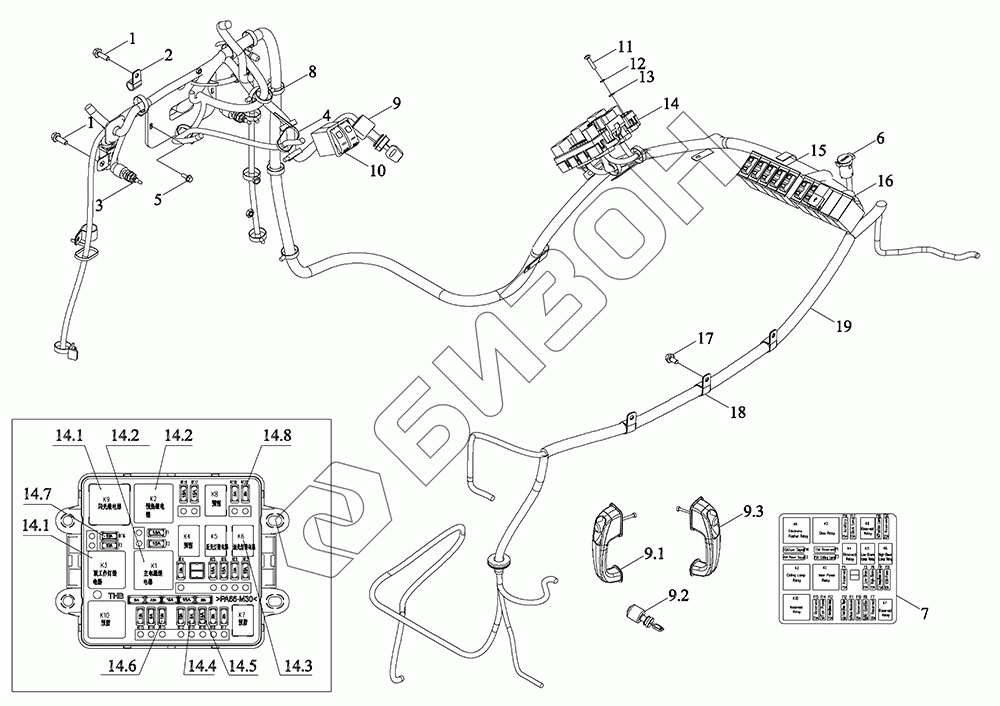

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-031K. Монтажный блок жгута проводов кузова
1
1
2
3
4
5
6
7
8
9
9.1
9.2
9.3
10
11
12
13
14
14.1
14.1
14.2
14.2
14.3
14.4
14.5
14.6
14.7
14.8
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM3Y482230000K | TM3Y482230000K | Монтажный блок жгута проводов кузова в сборе |
Загрузка ...
|
|
| 1 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TS04481010006 | Скоба зажимная |
Загрузка ...
|
|
| 3 | RV03701000007 | Переключатель нормально закрытый |
Загрузка ...
|
|
| 4 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 5 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GFL1801010009 | Розетка для зарядки мобильного телефона |
Загрузка ...
|
|
| 7 | TM3Y482010006K | Маркировка |
Загрузка ...
|
|
| 8 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 9 | TN1S482100006 | Замок |
Загрузка ...
|
|
| 9.1 | TS04451013240 | Ручка |
Загрузка ...
|
|
| 9.2 | TQ1S482030006 | Замок зажигания |
Загрузка ...
|
|
| 9.3 | TS04451014240 | Ручка |
Загрузка ...
|
|
| 10 | TP4M482010004 | Выключатель |
Загрузка ...
|
|
| 11 | GBT818-M6X25-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой |
Загрузка ...
|
|
| 12 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 13 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 14 | TY3S482010005K | Коробка электрооборудования |
Загрузка ...
|
|
| 14.1 | FT300.48D.2.2.2 | Реле предварительного нагрева |
Загрузка ...
|
|
| 14.2 | TG4S482010005 | Реле главного питания |
Загрузка ...
|
|
| 14.3 | TH04482020006 | Реле малогабаритные общего назначения |
Загрузка ...
|
|
| 14.4 | TD9600001800 | Предохранитель |
Загрузка ...
|
|
| 14.5 | TD9600002200 | Предохранитель |
Загрузка ...
|
|
| 14.6 | TD9600001900 | Предохранитель |
Загрузка ...
|
|
| 14.7 | TD9600002100 | Предохранитель |
Загрузка ...
|
|
| 14.8 | TD9600002300 | Предохранитель |
Загрузка ...
|
|
| 15 | TY3S482010002K | Выключатель |
Загрузка ...
|
|
| 16 | TM3Y482100002K | Выключатель |
Загрузка ...
|
|
| 17 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | TC05485040005 | Скоба зажимная |
Загрузка ...
|
|
| 19 | TM3Y482230001aK | жгут проводов |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
