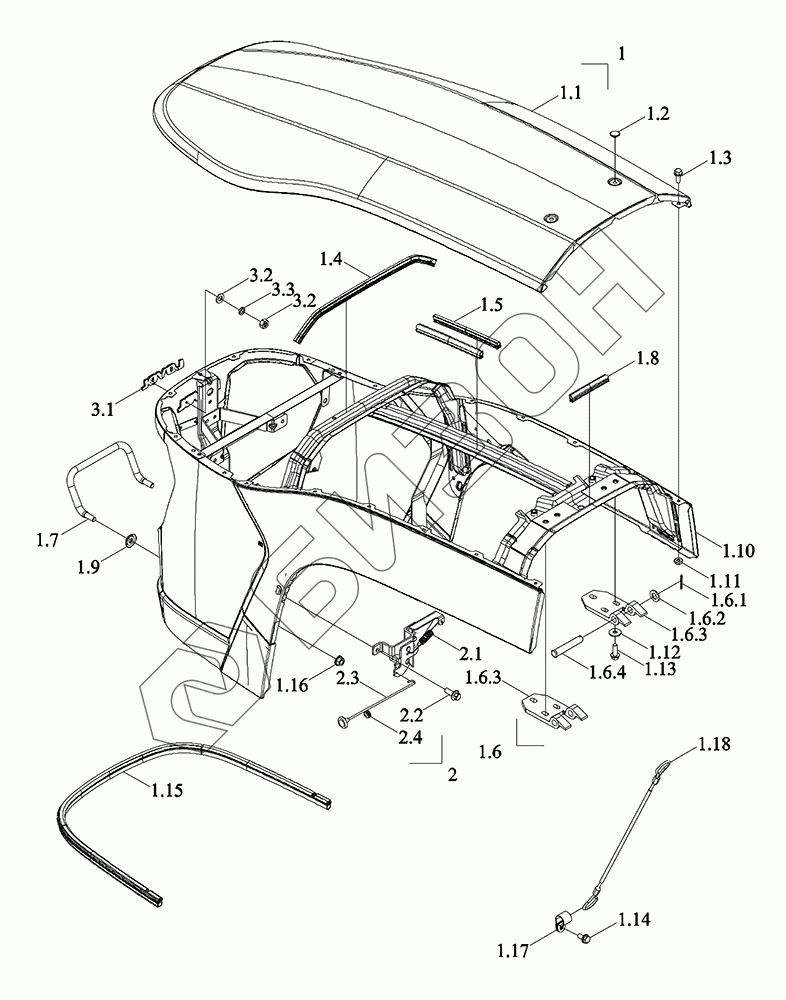

Графический каталог запасных частей к технике: LOVOL TM3Y1A854-035K. Капот

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.6.1

1.6.2

1.6.3

1.6.4

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

1.16

1.17

1.18

2.1

2.2

2.3

2.4

3.1

3.2

3.3

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM3Y471070000K	TM3Y471070000K	Капот в сборе	Загрузка ...
TM3Y471080001K	TM3Y471080001K	Капот	Загрузка ...
1	TM3Y471080002K	Внешняя сборка капота двигателя	Загрузка ...
1.1	TC03471072000	Сварка верхней крышки колпака	Загрузка ...
1.2	TS06471010005	Заглушка резиновая	Загрузка ...
1.3	GBT5789-M6X16-8.8-A2L	Болт шестигранный фланцевый M6X16-8.8-A2L	Загрузка ...
1.4	TS06471010007	Полоса передняя амортизационная	Загрузка ...
1.5	TS06471010004	Лента резиновая	Загрузка ...
1.6	TM3B471040003K	Шарнир	Загрузка ...
1.6.1	GBT91-3.2X32-A3L	Шплинт разводной 3.2X32-A3L	Загрузка ...
1.6.2	GBT97.1-16-A3L	Шайба плоская	Загрузка ...
1.6.3	FT800B.47B.161	Петля	Загрузка ...
1.6.4	GBT882-B16X90-A3L	Штифт B16X90-A3L	Загрузка ...
1.7	TS04471010003	Узел поставки замка правой двери	Загрузка ...
1.8	TS06471010008	Полоса задняя резиновая для гашения вибраций	Загрузка ...
1.9	TD800.471A-05	Фитинг прокладки передней ручки капота	Загрузка ...
1.10	TP4M471010001	Капот	Загрузка ...
1.11	GBT6177.1-M6-8-A2L	Гайка с фланцем M6-8-A2L	Загрузка ...
1.12	GBT96.1-10-A3L	Шайба большая	Загрузка ...
1.13	GBT5789-M10X30-8.8-A3L	Болт с фланцем M10X30-8.8-A3L	Загрузка ...
1.14	GBT5789-M8X16-8.8-A2L	Болт шестигранный фланцевый M8X16-8.8-A2L	Загрузка ...
1.15	TS06471050002	Лента резиновая	Загрузка ...
1.16	GBT6177.1-M12-8-A3L	Гайка с фланцем M12-8-A3L	Загрузка ...
1.17	TS06471010013	Зажим трубный тягового троса капота	Загрузка ...
1.18	TS06471010011	Шнур колпака	Загрузка ...
2	TM3B473190002K	Внешний узел замка капота двигателя	Загрузка ...
2.1	TS06473010002	Замки капота	Загрузка ...
2.2	GBT16674.1-M8X20-8.8-A2L	Болт шестигранный фланцевый M8X20-8.8-A2L	Загрузка ...
2.3	TS04473010006	Тяга рычага	Загрузка ...
2.4	TB450.473-02	Манжета	Загрузка ...
3	TM3Y515010002K	Декоративный логотип	Загрузка ...
3.1	QLWZL005-173X26.7X5.4-R3-B3	Эмблема	Загрузка ...
3.2	GBT96.1-5-A0P	Шайба большая	Загрузка ...
3.3	GBT93-5-A0P	Шайба стандартная пружинная	Загрузка ...
3.4	GBT6170-M5-8-A2L	Гайка M5-8-A2L	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
