Графический каталог запасных частей к технике: LOVOL TM5D1A904-014K. Интерьер 2

Тип техники

Марка

Модель

Схема

1.1

1.1.1

1.1.2

1.1.3

1.1.4

1.1.5

1.2

1.3

1.4

1.5

1.6

1.7

2.1

2.2

2.3

2.4

2.5

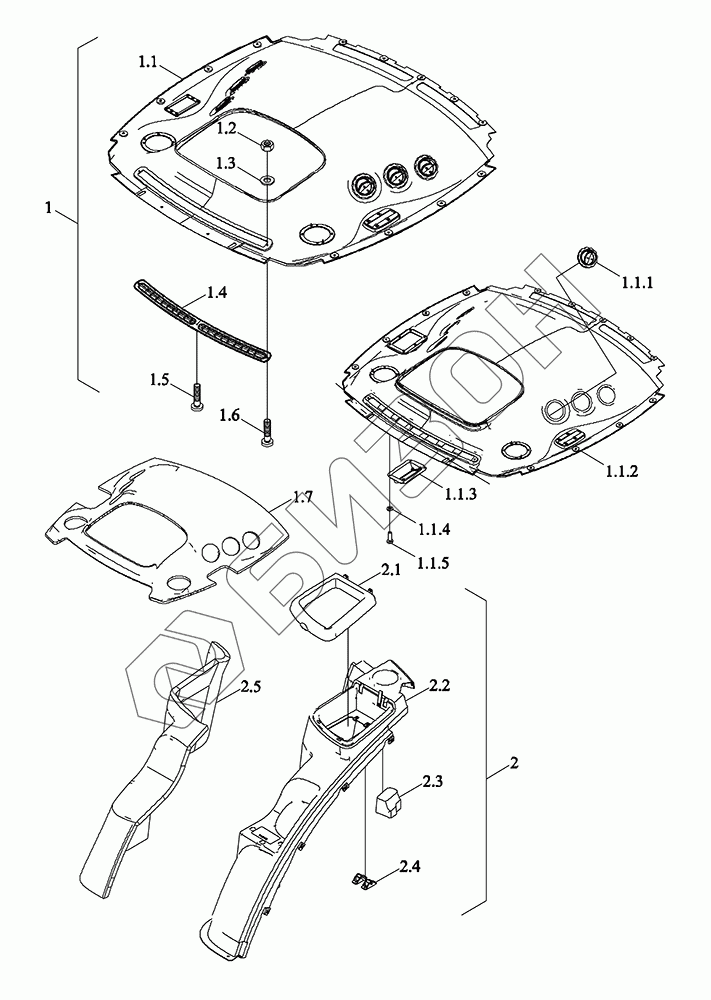

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM5D453070000K	TM5D453070000K	Интерьер в сборе	Загрузка ...
1	TM5D453011000K	Узел обивки потолка	Загрузка ...
1.1	TN1S453020007K	Отделка верхняя внутренняя	Загрузка ...
1.1.1	GE401Y.33.2.1-03	Отверстие воздуховыпускное (I)	Загрузка ...
1.1.2	TN1S453020008K	Корпус потолочной обивки	Загрузка ...
1.1.3	TS06453011005	Пластина крепежная панели управления кондиционером для установки верхней отделки салона	Загрузка ...
1.1.4	GBT97.1-5-A3L	Шайба плоская 5-A3L	Загрузка ...
1.1.5	GBT818-M5X16-4.8-A2L	Винт с крестообразным шлицем и полукруглой головкой M5X16-4.8-A2L	Загрузка ...
1.2	GBT6170-M5-8-A2L	Гайка M5-8-A2L	Загрузка ...
1.3	GBT96.1-5-A3L	Шайба большая	Загрузка ...
1.4	TS06453011002	Дефлектор обдува	Загрузка ...
1.5	GBT818-M6X16-4.8-A2L	Винт с крестообразным шлицем и полукруглой головкой M6X16-4.8-A2L	Загрузка ...
1.6	GBT818-M5X16-4.8-A2L	Винт с крестообразным шлицем и полукруглой головкой M5X16-4.8-A2L	Загрузка ...
1.7	TM5D453011001K	Ватин звукопоглощающий для потолка	Загрузка ...
2	TM6W453050001	Облицовка внутренняя левого крыла в сборе	Загрузка ...
2.1	TS06453013103	Крышка левого подкрылка	Загрузка ...
2.2	TM6W453050002	Крыло левое	Загрузка ...
2.3	TD2C453010003	Блок опорный	Загрузка ...
2.4	TS06453013104	Основание монтажное крышки открытия левого крыла	Загрузка ...
2.5	TM5D453013101K	Пена внутренняя звукоизоляционная левого крыла	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
