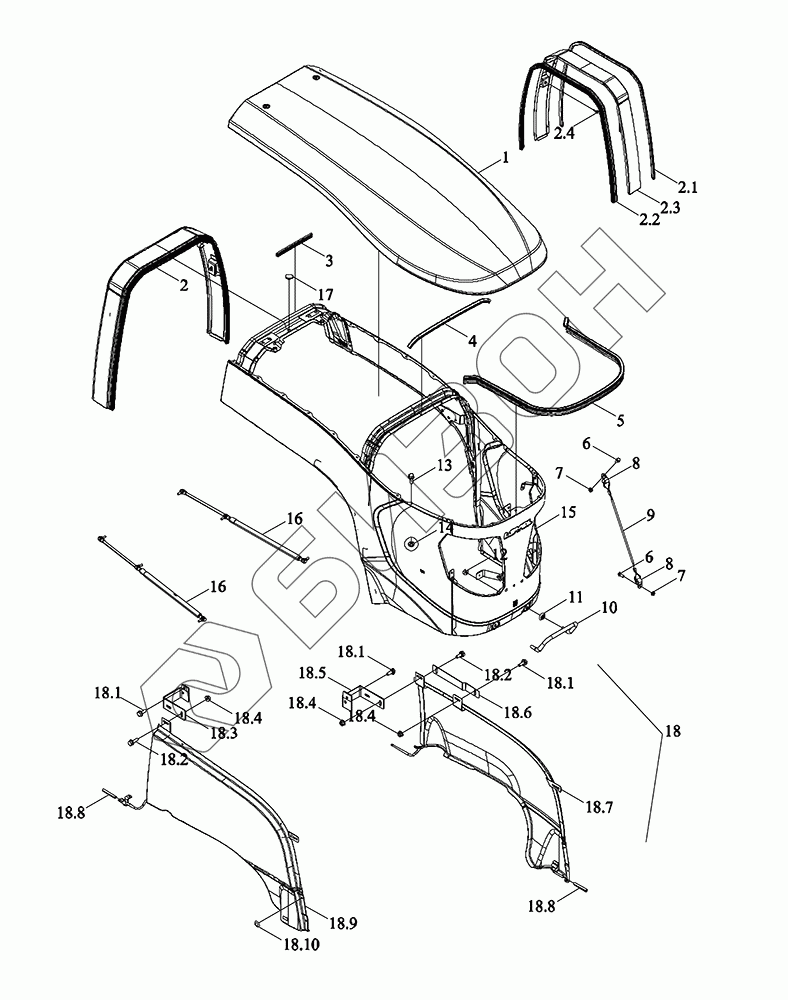

Графический каталог запасных частей к технике: LOVOL TM5D1A904-014K. Капот в сборе
1
2
2.1
2.2
2.3
2.4
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
16
17
18
18.1
18.1
18.1
18.2
18.2
18.3
18.4
18.4
18.4
18.5
18.6
18.7
18.8
18.8
18.9
18.10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D471040000K | TM5D471040000K | Капот в сборе |
Загрузка ...
|
|
| 1 | TC03471072000 | Узел верхней крышки капота сварной |
Загрузка ...
|
|
| 2 | TX1P471010012 | Узел удлинительной пластины капота |
Загрузка ...
|
|
| 2.1 | TC03474030001 | Уплотнитель удлинительной панели капота |
Загрузка ...
|
|
| 2.2 | TX1P471010013 | Уплотнитель капота |
Загрузка ...
|
|
| 2.3 | TX1P471010015 | Удлинитель капота сварной |
Загрузка ...
|
|
| 2.4 | GBT16674.1-M8X25-8.8-A2L | Болт с шестигранной головкой и фланцем M8X25-8.8-A2L |
Загрузка ...
|
|
| 3 | TS06471010008 | Полоса задняя резиновая для гашения вибраций |
Загрузка ...
|
|
| 4 | TS06471010007 | Полоса передняя амортизационная |
Загрузка ...
|
|
| 5 | TS06471040009 | Полоса передняя нижняя буферная резиновая |
Загрузка ...
|
|
| 6 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 7 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 8 | TS06471010013 | Зажим троса капота |
Загрузка ...
|
|
| 9 | TS06471010011 | Трос капота |
Загрузка ...
|
|
| 10 | TS04471010003 | Ручка капота передняя |
Загрузка ...
|
|
| 11 | TD800.471A-05 | Уплотнитель передней ручки капота в сборе |
Загрузка ...
|
|
| 12 | GBT6177.1-M12-8-A3L | Гайка шестигранная с фланцем M12-8-A3L |
Загрузка ...
|
|
| 13 | GBT5789-M6X16-8.8-A2L | Болт с шестигранной головкой и фланцем M6X16-8.8-A2L |
Загрузка ...
|
|
| 14 | GBT6177.1-M6-8-A2L | Гайка шестигранная с фланцем M6-8-A2L |
Загрузка ...
|
|
| 15 | TD1S471030011K | Сборка капота сварная |
Загрузка ...
|
|
| 16 | TP4M471010015 | Узел газовой пружины капота |
Загрузка ...
|
|
| 17 | TS06471010005 | Заглушка резиновая |
Загрузка ...
|
|
| 18 | TM5D471040004K | Пластина капота нижняя боковая в сборе |
Загрузка ...
|
|
| 18.1 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 18.2 | GBT5789-M8X25-8.8-A2L | Болт с шестигранной головкой и фланцем M8X25-8.8-A2L |
Загрузка ...
|
|
| 18.3 | TM5D471040003K | Кронштейн задний верхний крепежный правой боковой панели |
Загрузка ...
|
|
| 18.4 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 18.5 | TM5D471040002K | Кронштейн задний верхний крепежный левой боковой панели |
Загрузка ...
|
|
| 18.6 | TH04471010021 | Кронштейн крепления нижней части левой боковой панели |
Загрузка ...
|
|
| 18.7 | TD1S471050003K | Пластина левая нижняя боковая |
Загрузка ...
|
|
| 18.8 | TS06471024003 | Втулка резиновая |
Загрузка ...
|
|
| 18.9 | TD1S471060010K | Панель правая нижняя боковая сварена |
Загрузка ...
|
|
| 18.10 | TS06471014003 | Крышка технологического отверстия |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
