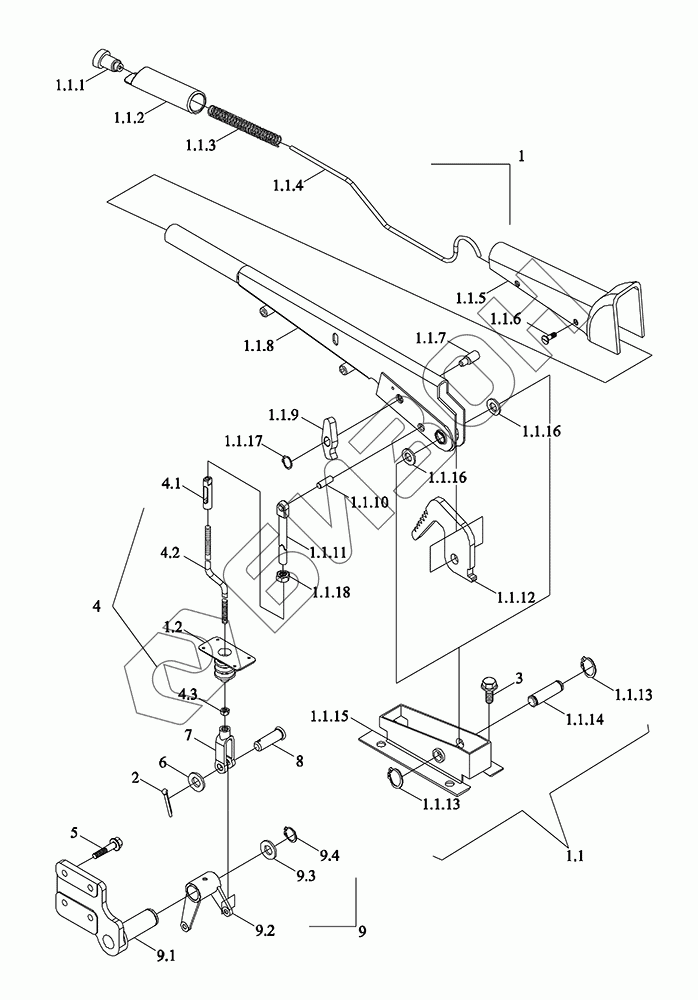

Графический каталог запасных частей к технике: LOVOL TM5D1A904-014K. Рабочий механизм сцепления
1
1.1
1.1.1
1.1.2
1.1.3
1.1.4
1.1.5
1.1.6
1.1.7
1.1.8
1.1.9
1.1.10
1.1.11
1.1.12
1.1.13
1.1.13
1.1.14
1.1.15
1.1.16
1.1.16
1.1.17
1.1.18
2
3
4
4.1
4.2
4.2
4.3
5
6
7
8
9
9.1
9.2
9.3
9.4
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S212020000 | TD1S212020000 | Механизм сцепления рабочий в сборе |
Загрузка ...
|
|
| 1 | TD1S212010015 | Ручка управления дополнительным сцеплением и составной элемент уплотнительной втулки в сборе |
Загрузка ...
|
|
| 1.1 | TD3P212010001 | Узел вспомогательной рукоятки управления сцеплением |
Загрузка ...
|
|
| 1.1.1 | FT800A.21.045 | Кнопка в сборе |
Загрузка ...
|
|
| 1.1.2 | FT800A.21.319 | Чехол рукоятки управления |
Загрузка ...
|
|
| 1.1.3 | FT800.43.180 | Пружина |
Загрузка ...
|
|
| 1.1.4 | FT800A.21.315 | Шток верхний |
Загрузка ...
|
|
| 1.1.5 | FT800A.21.320 | Экран защитный |
Загрузка ...
|
|
| 1.1.6 | GBT68-M4X10-4.8-A2L | Винт с потайной головкой и шлицем M4X10-4.8-A2L |
Загрузка ...
|
|
| 1.1.7 | FT800A.21.322 | Штифт малый |
Загрузка ...
|
|
| 1.1.8 | FT800A.21.044 | Сборка рукоятки управления |
Загрузка ...
|
|
| 1.1.9 | FT800A.21.314 | Собачка |
Загрузка ...
|
|
| 1.1.10 | FT800A.21.323 | Штифт |
Загрузка ...
|
|
| 1.1.11 | TD3P212010002 | Рычаг верхний дополнительного сцепления |
Загрузка ...
|
|
| 1.1.12 | FT800A.43.310 | Храповик |
Загрузка ...
|
|
| 1.1.13 | GBT894.1-14 | Кольцо пружинное стопорное для вала 14 |
Загрузка ...
|
|
| 1.1.14 | FT800A.21.321 | Штифт |
Загрузка ...
|
|
| 1.1.15 | TS06212010003 | Кронштейн монтажный |
Загрузка ...
|
|
| 1.1.16 | TS06212010009 | Шайба |
Загрузка ...
|
|
| 1.1.17 | GBT894.1-6 | Кольцо упругое стопорное для вала |
Загрузка ...
|
|
| 1.1.18 | GBT6171-M14X1.5-LH-8-A3L | Гайка M14X1.5-LH-8-A3L |
Загрузка ...
|
|
| 1.2 | TS06212020001 | Втулка уплотнения вторичного сцепления |
Загрузка ...
|
|
| 2 | GBT91-3.2X32-A3L | Шплинт разводной 3.2X32-A3L |
Загрузка ...
|
|
| 3 | GBT16674.1-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X20-8.8-A2L |
Загрузка ...
|
|
| 4 | TD1S212010009 | Сборка рычага опускания |
Загрузка ...
|
|
| 4.1 | TA820.212-03 | Втулка регулировочная |
Загрузка ...
|
|
| 4.2 | TD1S212010010 | Узел тяги сварной |
Загрузка ...
|
|
| 4.3 | GBT6171-M14X1.5-8-A3L | Гайка M14X1.5-8-A3L |
Загрузка ...
|
|
| 5 | GBT5789-M10X25-8.8-A3L | Болт с шестигранной головкой и фланцем M10X25-8.8-A3L |
Загрузка ...
|
|
| 6 | GBT97.1-10-A3L | Шайба плоская 10-A3L |
Загрузка ...
|
|
| 7 | FT800.21.240 | Вилка рычага переднего колеса |
Загрузка ...
|
|
| 8 | GBT882-B10X32-A3L | Штифт B10X32-A3L |
Загрузка ...
|
|
| 9 | TD2C212010043 | Рычаг переходный дополнительного сцепления и составной элемент опоры |
Загрузка ...
|
|
| 9.1 | TD2S212070003 | Узел сварной вспомогательного вала опоры сцепления |
Загрузка ...
|
|
| 9.2 | TD2C212010023 | Узел вторичного сцепления и ступицы |
Загрузка ...
|
|
| 9.3 | BZF0001-039 | Шайба плоская 31-50-3 |
Загрузка ...
|
|
| 9.4 | GBT894.1-30 | Кольцо пружинное стопорное для вала |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
