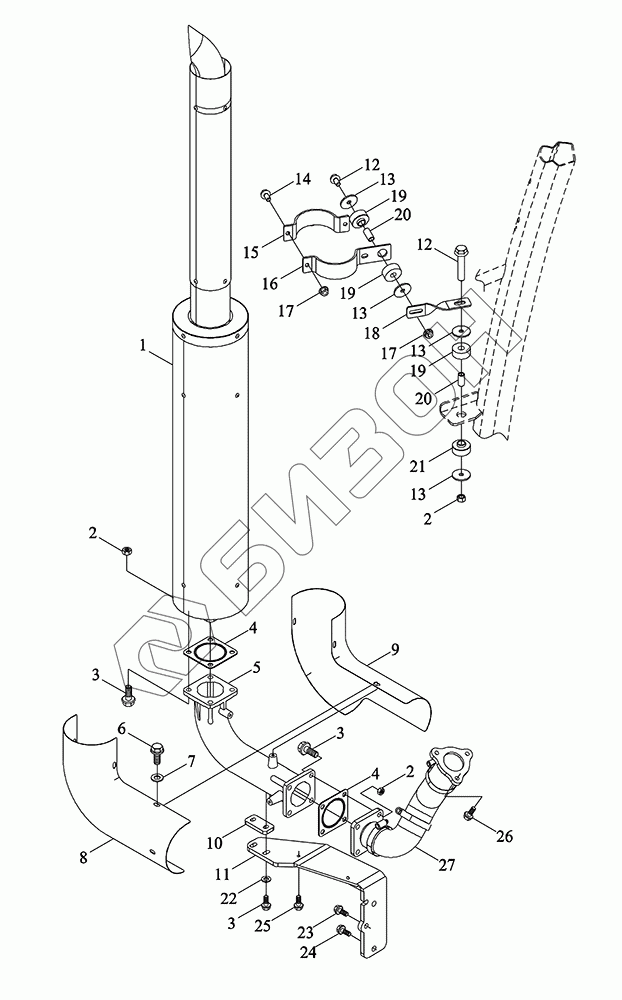

Графический каталог запасных частей к технике: LOVOL TM5D1A904-014K. Выпуск и переработка в сборе
1
2
2
2
3
3
3
4
4
5
6
7
8
9
10
11
12
12
13
13
13
13
14
15
16
17
17
18
19
19
19
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5X220010000K | TM5X220010000K | Выпуск и переработка в сборе |
Загрузка ...
|
|
| 1 | TC03220100008 | Глушитель в сборе |
Загрузка ...
|
|
| 2 | SPL6175PT-M10X1.5-10F3 | Гайка шестигранная самостопорящаяся противоскользящая спиральная 2-го типа M10X1.5-10F3 |
Загрузка ...
|
|
| 3 | GBT5789-M10X35-10.9-A3L | Болт шестигранный фланцевый M10X35-10.9-A3L |
Загрузка ...
|
|
| 4 | FT900.22A.040 | Элемент составной уплотнительной шайбы 2 |
Загрузка ...
|
|
| 5 | TC03220100001 | Угольник выхлопной |
Загрузка ...
|
|
| 6 | GBT5789-M6X12-8.8-A2L | Болт шестигранный фланцевый M6X12-8.8-A2L |
Загрузка ...
|
|
| 7 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 8 | TD1S220040003K | Сетка передняя защитная выхлопного отвода |
Загрузка ...
|
|
| 9 | TD1S220040001K | Сварка правой сетки |
Загрузка ...
|
|
| 10 | TC03220040004 | Прокладка |
Загрузка ...
|
|
| 11 | TM5X220010005K | Сварка опорной стойки глушителя |
Загрузка ...
|
|
| 12 | GBT5789-M8X60-8.8-A2L | Болт шестигранный фланцевый M8X60-8.8-A2L |
Загрузка ...
|
|
| 13 | FT650.13.116 | Прокладка |
Загрузка ...
|
|
| 14 | GBT5789-M8X20-10.9-A2L | Болт шестигранный фланцевый M8X20-10.9-A2L |
Загрузка ...
|
|
| 15 | TX1S220050001 | Хомут 1 |
Загрузка ...
|
|
| 16 | TX1S220050002 | Хомут |
Загрузка ...
|
|
| 17 | GBT6177.1-M8-10-A2L | Гайка с фланцем M8-10-A2L |
Загрузка ...
|
|
| 18 | TX1S220040008 | Тяга |
Загрузка ...
|
|
| 19 | TD800.131-11 | Прокладка резиновая |
Загрузка ...
|
|
| 20 | TA700.131-02 | Корпус |
Загрузка ...
|
|
| 21 | TA700.131-01 | Прокладка резиновая опорная |
Загрузка ...
|
|
| 22 | GBT96.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 23 | GBT5789-M14X35-10.9-A3L | Болт шестигранный фланцевый M14X35-10.9-A3L |
Загрузка ...
|
|
| 24 | GBT5789-M16X35-10.9-A3L | Болт M14X25-10.9-A3L |
Загрузка ...
|
|
| 25 | GBT5789-M6X25-8.8-A2L | Болт шестигранный фланцевый M6X25-8.8-A2L |
Загрузка ...
|
|
| 26 | GBT5789-M8X30-10.9-A2L | Болт шестигранный фланцевый M8X30-10.9-A2L |
Загрузка ...
|
|
| 27 | TM5X220010001K | Сварка выпускной изогнутой трубы |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
