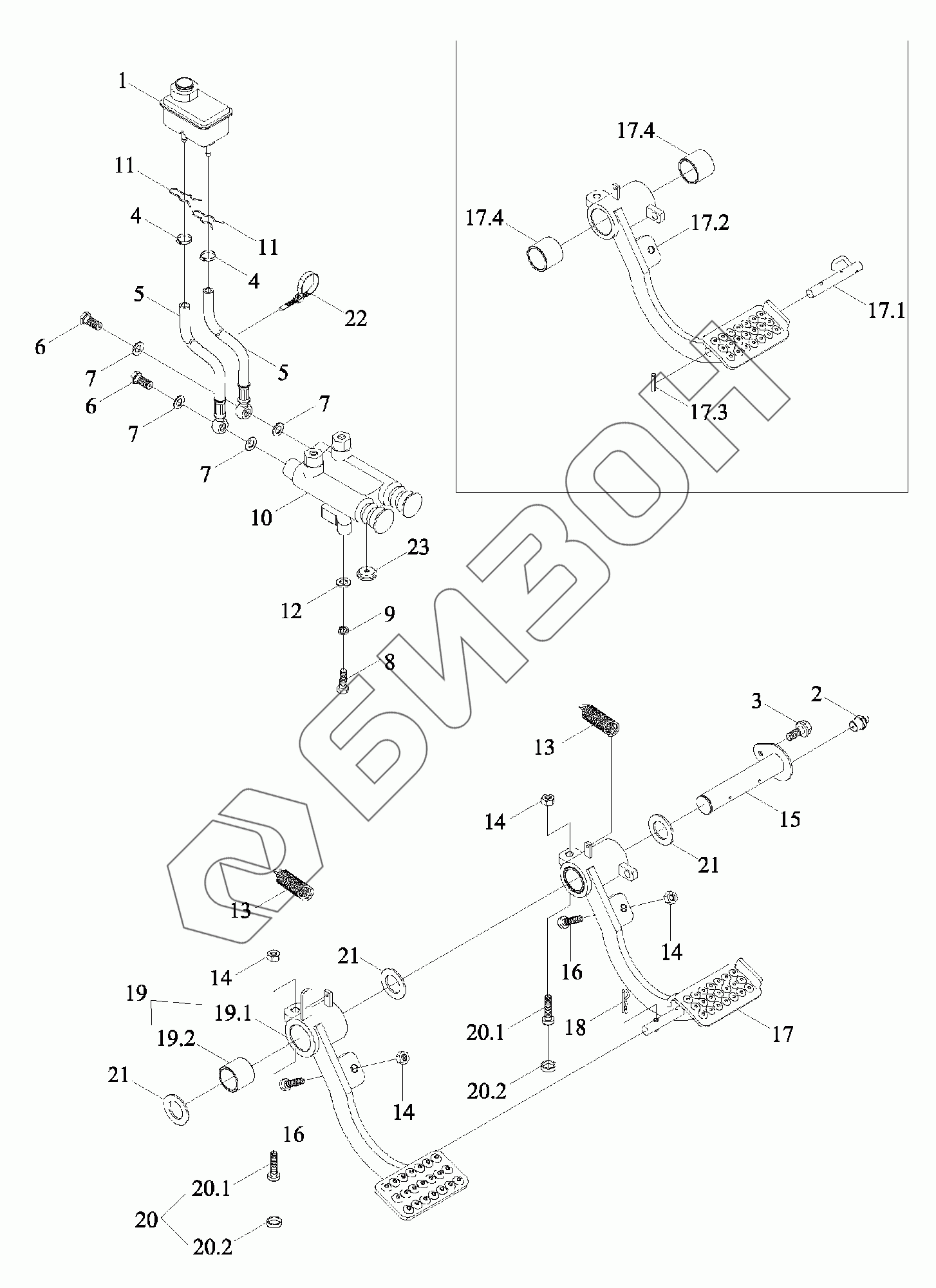

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Механизм управления рабочими тормозами 1
1
2
3
4
4
5
5
6
6
7
7
7
7
8
9
10
11
11
12
13
14
14
14
14
15
16
16
17
17.1
17.2
17.3
17.4
17.4
18
19
19.1
19.2
20
20.1
20.1
20.2
20.2
21
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC05433100000 | TC05433100000 | Механизм управления рабочими тормозами в сборе |
Загрузка ...
|
|
| TM5D4330140001 | TM5D4330140001 | Рычаг качающийся |
Загрузка ...
|
|
| 1 | TG1204.433.2a | Маслобак для тормоза |
Загрузка ...
|
|
| 2 | JBT7940.2-90dM8X1 | Чашка соединительная впрыска масла |
Загрузка ...
|
|
| 3 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4 | Q673B115 | Обруч стальной ленты эластичный |
Загрузка ...
|
|
| 5 | TS17433020005 | Шланг |
Загрузка ...
|
|
| 6 | FT800.43.115 | Винт |
Загрузка ...
|
|
| 7 | JBT982-12 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 8 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 10 | TC05433060003 | Насос тормозной |
Загрузка ...
|
|
| 11 | TG1204.433-04 | Кольцо стопорное |
Загрузка ...
|
|
| 12 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 13 | TD800.43-01 | Пружина |
Загрузка ...
|
|
| 14 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 15 | TS06433010008 | Вал |
Загрузка ...
|
|
| 16 | FT800.43.103 | Винт |
Загрузка ...
|
|
| 17 | FT800A.43C.014 | Рычаг качающийся |
Загрузка ...
|
|
| 17.1 | FT800A.43.065 | Рычаг блокировки |
Загрузка ...
|
|
| 17.2 | FT800A.43C.016 | Рычаг качающийся |
Загрузка ...
|
|
| 17.3 | GBT879.1-5X16 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 17.4 | TG1654.212B.1-01 | Втулка |
Загрузка ...
|
|
| 18 | FT800A.43.401 | Штифт стопорный |
Загрузка ...
|
|
| 19 | FT800A.43C.013 | Рычаг качающийся |
Загрузка ...
|
|
| 19.1 | FT800A.43C.015 | Рычаг качающийся |
Загрузка ...
|
|
| 19.2 | FT800A.43C.111 | Втулка |
Загрузка ...
|
|
| 20 | FT800.43.030 | Винт |
Загрузка ...
|
|
| 20.1 | FT800.43.103 | Винт |
Загрузка ...
|
|
| 20.2 | FT800.43.210 | Рукав буфера |
Загрузка ...
|
|
| 21 | TF1004.433-01 | Втулка отсечная |
Загрузка ...
|
|
| 22 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 23 | FT800A.43C.230 | Втулка уплотнительная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
