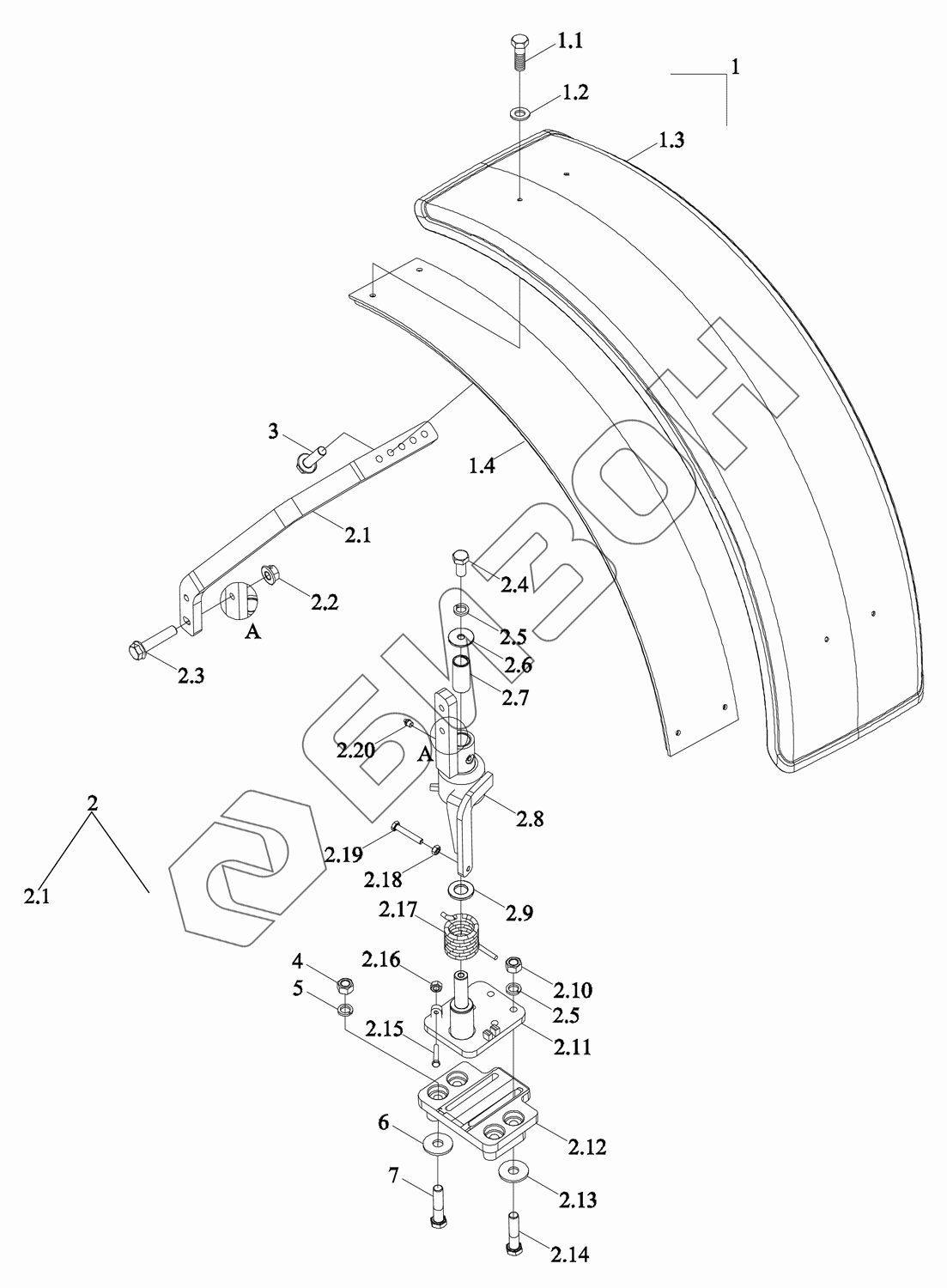

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Брызговик правый передний
1
1.1
1.2
1.3
1.4
2
2.1
2.2
2.3
2.4
2.5
2.5
2.6
2.7
2.8
2.9
2.10
2.11
2.12
2.13
2.14
2.15
2.16
2.17
2.18
2.19
2.20
3
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM5D477022000K | TM5D477022000K | Брызговик правый передний в сборе |
Загрузка ...
|
|
| 1 | TM5D477026100K | Щиток грязевой |
Загрузка ...
|
|
| 1.1 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 1.2 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 1.3 | TM5D477026101K | Щиток грязевой |
Загрузка ...
|
|
| 1.4 | TM5D477026102K | Накладка |
Загрузка ...
|
|
| 2 | TM5D477022100K | Кронштейн |
Загрузка ...
|
|
| 2.1 | TM5D477022110K | Кривошип правый |
Загрузка ...
|
|
| 2.2 | GBT6177.1-M12-10-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 2.3 | GBT5789-M12X55-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2.4 | GBT5783-M12X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2.5 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 2.6 | TB400.475-07 | Шайба |
Загрузка ...
|
|
| 2.7 | TB400.475-05 | Втулка |
Загрузка ...
|
|
| 2.8 | TM5D477022120K | Кронштейн |
Загрузка ...
|
|
| 2.9 | TB400.475-06 | Шайба |
Загрузка ...
|
|
| 2.10 | GBT6170-M12-10-A3L | Гайка |
Загрузка ...
|
|
| 2.11 | TG1254.478.2 | Плита монтажная |
Загрузка ...
|
|
| 2.12 | TG1254.477-04 | Кронштейн опорный |
Загрузка ...
|
|
| 2.13 | GBT96.1-12-A3L | Шайба большая |
Загрузка ...
|
|
| 2.14 | GBT5782-M12X55-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2.15 | GBT5783-M8X45-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2.16 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 2.17 | TG1254.478-03 | Пружина кручения |
Загрузка ...
|
|
| 2.18 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 2.19 | GBT5783-M10X60-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2.20 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 3 | GBT5789-M12X40-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 4 | GBT6170-M12-10-A3L | Гайка |
Загрузка ...
|
|
| 5 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 6 | GBT96.1-12-A3L | Шайба большая |
Загрузка ...
|
|
| 7 | GBT5783-M12X55-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
