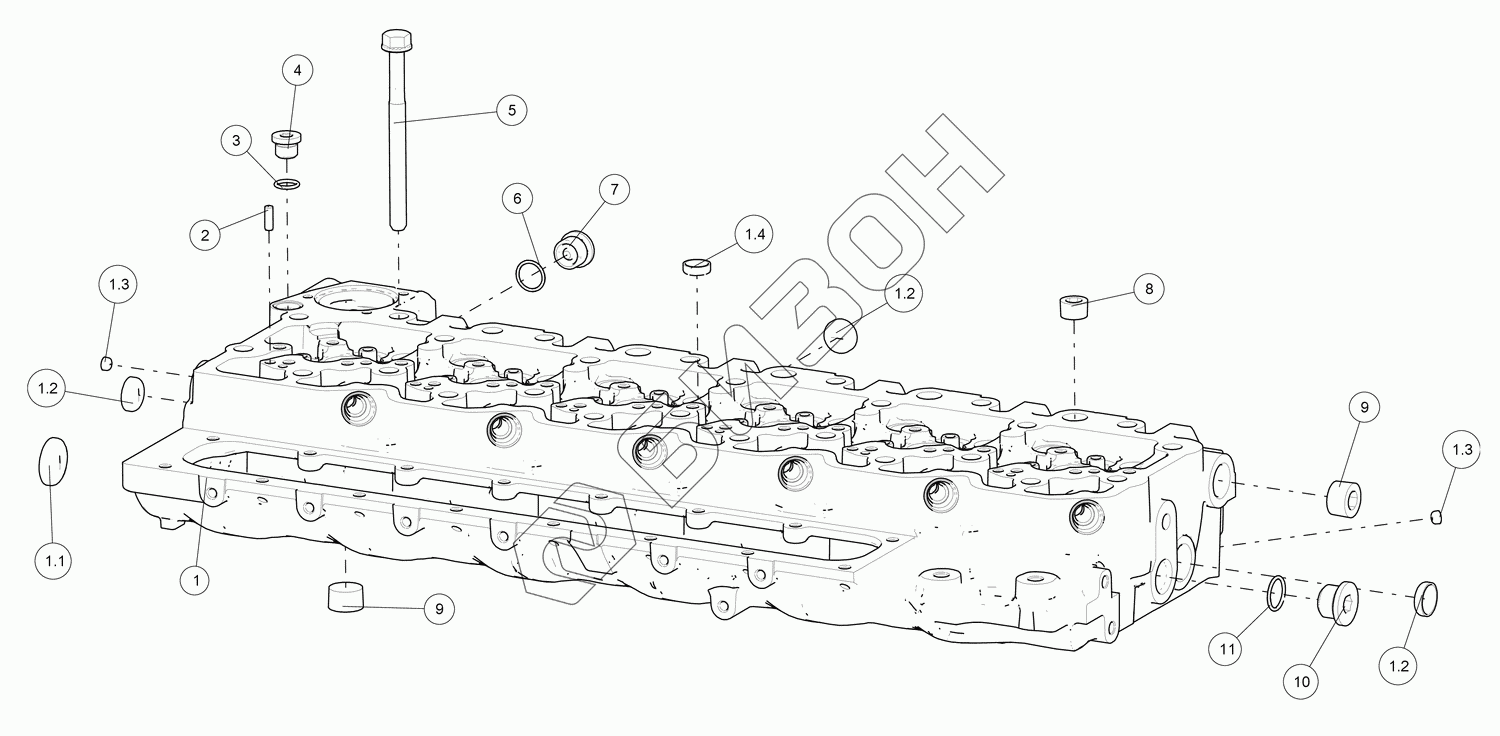

Графический каталог запасных частей к технике: LOVOL TM5D2A1304-001K. Головка блока цилиндров

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1.1
1.2
1.2
1.2
1.3
1.3
1.4
2
3
4
5
6
7
8
9
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
1.1 D04-167-01A Заглушка
Загрузка ...
1.2 D04-308-01 Заглушка
Загрузка ...
1.3 S00018740 Заглушка
Загрузка ...
1.4 D02A-310-01 Заглушка
Загрузка ...
2 B00000122 Штырь цилиндрический
Загрузка ...
3 B00002471 Кольцо в форме О
Загрузка ...
4 B00001704 Ввёртыш
Загрузка ...
5 S00024299 Болт
Загрузка ...
6 S00004986 Кольцо в форме О
Загрузка ...
7 S00004918 Пробка резьбовая
Загрузка ...
8 D02A-164-01 Ввёртыш
Загрузка ...
9 D02A-163-01 Ввёртыш
Загрузка ...
10 B00001708 Ввёртыш
Загрузка ...
11 S00010416 Кольцо в форме О
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
